立形マシニングセンタ　3軸　Vertexシリーズ

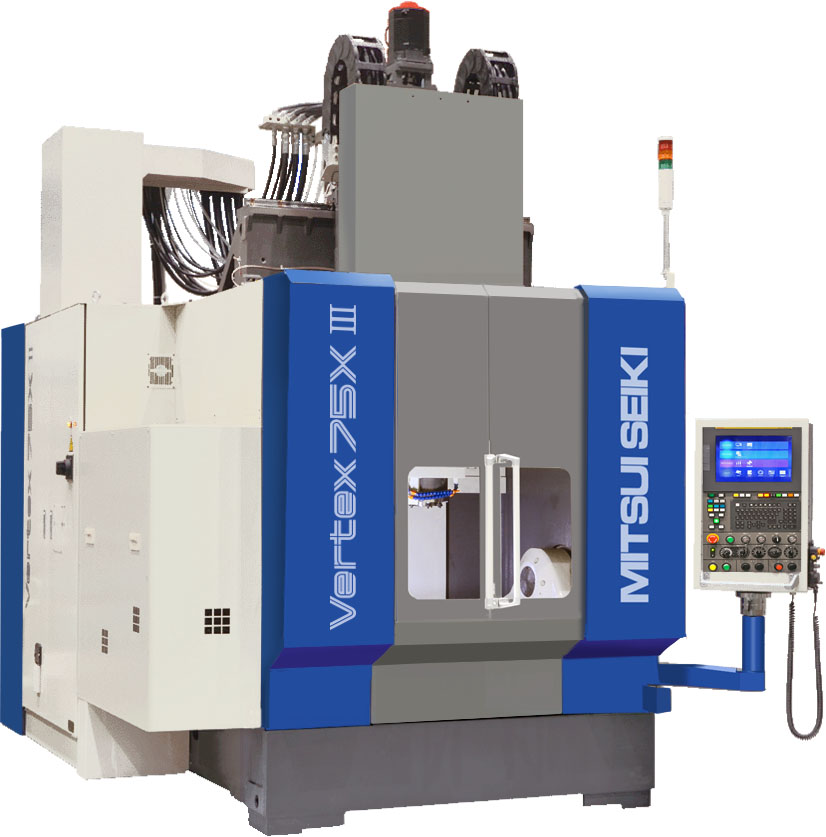

Vertex75 Ⅲ

• 3軸、5軸それぞれ共通のプラットフォームを採用
• 機械の基本構造は高剛性と高精度を併せ持つ”キューブオン構造”
• センタートラフ方式で極めて切粉はけが良好
• 両開きの正面扉で接近性も抜群
• 高性能になった主軸熱変位補正機能でZ軸の変位量は従来の約1/3に改善
• ベッド・コラム剛性の向上で微小線分送りによる3次元形状の面品位が向上
• HMI機能を搭載した15″LCD付き操作盤を標準搭載

仕様

項目		単位	型番：Vertex75 Ⅲ
ストローク	X軸	mm	750
	Y軸	mm	800
	Z軸	mm	700
テーブル	パレット寸法	mm	900×800
	最大積載質量	kg	1,000
スピンドル	テーパー		ISO 7/24テーパーNo.40
	主軸回転数	min-1	15,000/25,000
早送り速度	XYZ軸	m/min	48
ATC	工具貯蔵本数	本	24
機械質量		kg	約11,500
