クラス最大のY軸ストローク

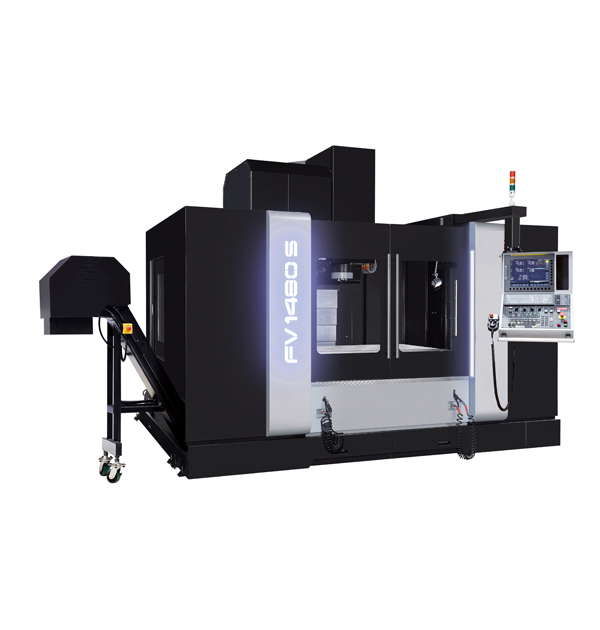

立形マシニングセンタ

FV1480S / FV1680S

製品の特長

全軸高剛性角スライド

スライドは工作機械の生命です。本機種は剛性重視の角スライドにこだわりました。

高剛性一体角スライド

一体鋳造により経年変化が少ない無垢スライドを採用しています。

オーバーハングの少ないY軸4本スライド

テーブル及びX軸スライドベースを支えるY軸には4本のスライドベースを設け、高剛性を実現しました。

広い加工範囲

移動量、テーブルサイズ、テーブル上積載質量のいずれもクラス最大級の仕様で多彩な工作物を搭載できます。

仕様

	FV1480S No.50 FV1680S No.50
テーブル	作業面寸法 mm 1,550×800 1,750×800 テーブル上積載質量 kg 1,800 2,000
移動量	X軸(テーブル左右移動) mm 1,400 1,600 Y軸(サドル前後移動) mm 800 800 Z軸(主軸頭上下移動) mm 700 800
送り速度	早送り速度(X/Y/Z) m/min 24/24/18 24/24/18
主軸	主軸回転速度 min-1 15～6,000 [15～10,000] 15～6,000 [15～10,000] 主軸端形状 – BBT50 BBT50
ATC	工具保有数 本 30[40] 30[40]
面積・質量	所要床面積(幅×奥行) ※ mm 5,170×4,037 5,570×3,982 マシン高さ ※ mm 3,342 3,492 正味質量 kg 12,000 16,000

[　]はoption

※ 標準仕様時の場合です。
