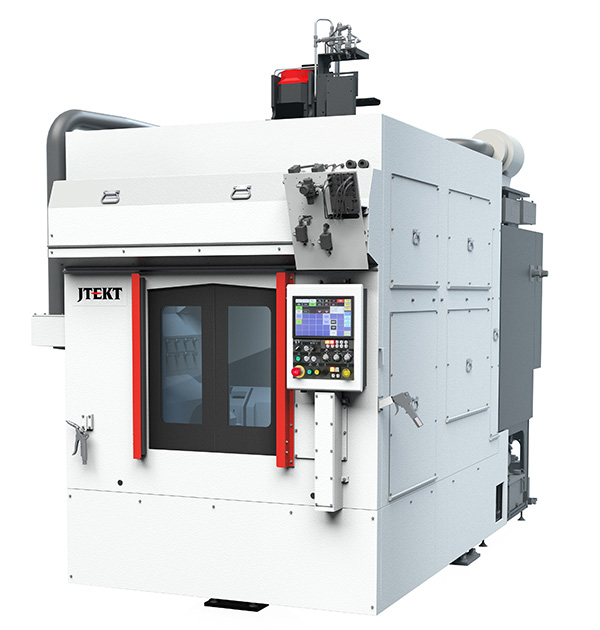

クラスNo.1の加工領域をもつ量産型立形マシニングセンタ

立形マシニングセンタ

FV7000Z

製品の特長

クラスNo.1の加工領域

各軸ストロークを、700mm×700mm×550mmと、クラスNo1の加工領域を確保しました。これにより、加工領域は従来機の2.4倍。Ａ軸旋回径Φ900mm。懐が深い大型EVモータケースの5面加工に最適です。

高い加工精度の実現

強制冷却による熱源対策とFEM解析による最適リブ構成により、主軸の熱変位を従来機に対して50％低減。また、ボールネジ熱変位補正により高い加工精度を安定して実現します。

生産量・種類変動にフレキシブルに適応できる生産セルを構築

JTEKTが長年培ってきたアプリケーション技術と省人化・無人化を実現するワーク搬送システムにより、生産量・種類変動に適応できる、拡張性が高い量産セルラインをご提案します。

仕様

テーブル	作業面寸法 mm 700×400
移動量	X軸 mm 700 Y軸 mm 700+35(ATC専用) Z軸 mm 550
送り速度	早送り速度 m/min 48
主軸	主軸回転数 min-1 12,000 主軸電動機 kW 11/7.5 主軸端形状 – BT No.40 [HSK-A63, KM6350]
テーブル積載重量	積載重量 Kg 250 [350]
ATC	工具保有数 本 30 最大工具径(径×長さ) mm Φ100[Φ125]X230 [Φ100/Φ125X320] φ30X320 [φ30X410]
面積	所要床面積 (クーラント装置含む) mm 1,800X4,200
制御	CNC装置 – TOYOPUC [FANUC]

[　]はoption
