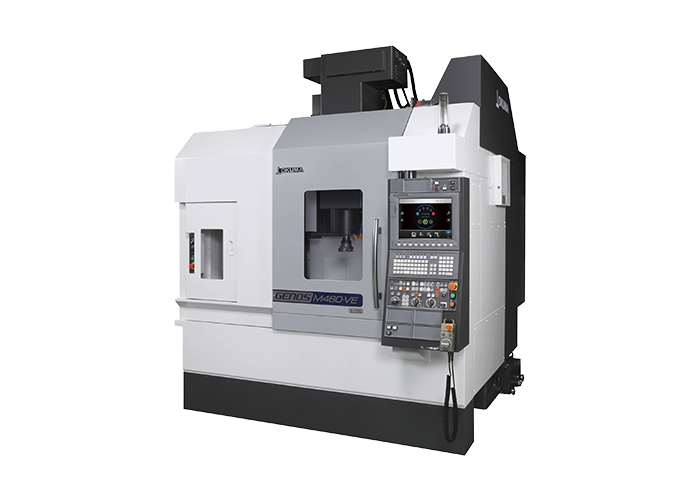

立形マシニングセンタ GENOS M460-VE

画像引用：「オークマ株式会社」ウェブサイト

画像及び文章引用：「オークマ株式会社」ウェブサイト

技術のオークマの遺伝子を満載して、
グローバル競争の最前線へ。
立形マシニングセンタ
GENOS M series
GENOS M460-VE / GENOS M560-V
GENOS M660-V

期待を上回る生産性を実現する高剛性構造
ベストセラーマシン MB-Vシリーズと同一の門形構造を採用
高剛性構造はそのままに、特別仕様を限定することで、パフォーマンスを最大化しました。

テーブルサイズ・加工領域

•

•

•

強力加工で生産性向上

加工能力

●8,000min^-1（No.40）強力主軸

工具		主軸速度 min-1	切削速度 m/ min	送り速度 mm /min	切削幅 mm	切込量 mm	切削量 cm3 /min
ø80正面フライス8枚刃（サーメット）		895	225	2,600	56	2.5	364
ø20ラフィング エンドミル7枚刃 （超硬）	側面	3,660	230	4,300	4	20	344
ø50スローアウェイドリル		1,000	157	150	–	–	–
タップ加工 M30 P3.5		318	30	1,113	–	–	–

（被削材：S45C）

●12,000min^-1（No.40）広域主軸

工具		主軸速度 min-1	切削速度 m/min	送り速度 mm/min	切削幅 mm	切込量 mm	切削量 cm3/min
ø80正面フライス8枚刃（サーメット）		895	225	3,000	56	3	504
ø20ラフィング エンドミル7枚刃 （超硬）	側面	4,000	251	4,800	7	20	672
ø63スローアウェイドリル		720	142	108	–	–	–
タップ加工 M30 P3.5		318	30	1,113	–	–	–

（被削材：S45C）

●12,000min^-1（No.50）広域主軸

工具		主軸速度 min-1	切削速度 m/min	送り速度 mm/min	切削幅 mm	切込量 mm	切削量 cm3/min
ø80正面フライス8枚刃（サーメット）		895	225	3,000	56	3	504
ø20ラフィング エンドミル7枚刃 （超硬）	側面	4,000	251	2,800	12	20	672
ø63スローアウェイドリル		909	180	137	–	–	–
タップ加工 M36 P4		106	12	424	–	–	–

（被削材：S45C）

※データは実績値であり、仕様、工具、加工条件などによって記載のデータが得られないことがあります。

切削時間の短縮と高精度加工を実現

HiカットPro機能（標準仕様）
部品加工時のコーナー形状、円弧形状に適応した速度制御・加速度制御を行い、高精度で
かつ切削時間の短縮を図ります。

高い寸法安定性

サーモフレンドリーコンセプト
室温変化時の高い寸法安定性はもちろんのこと、オークマの
「サーモフレンドリーコンセプト」は、機械の立ち上げ時や
加工再開時にも高い寸法安定性を実現します。
熱変位を安定させるための暖機運転時間を短縮し、
加工再開時の寸法修正の負担軽減を図れます。

熱変形の単純化構造／温度の均一化設計技術
機械を予測可能な方向に伸縮させ、温度の伝わり方を
均等にする機械構造により、素直な熱変形を実現させます。

基本情報

項目	単位	GENOS M460-VE	GENOS M560-V	GENOS M660-V
テーブルサイズ	mm	1,000×460	1,300×560	1,530×660
主軸回転速度	min-1	8,000	8,000	15,000、12,000
工具収納本数	本	20	20	32
主電動機	kW	11/7.5（10分/連続）	11/7.5（10分/連続）	22/18.5（10分/連続）、 26/18.5（10分/連続）
機械の大きさ （W×D×H）	mm	2,225×2,810×2,746	2,564×3,194×2,746	3,035×3,325×3,295
