立形マシニングセンタ MB-VⅡseries MB-46VⅡ

画像及び文章引用：「オークマ株式会社」ウェブサイト

搭載されている知能化技術

サーモフレンドリーコンセプト

アンチクラッシュシステム

ファイブチューニング

加工ナビ

サーボナビ

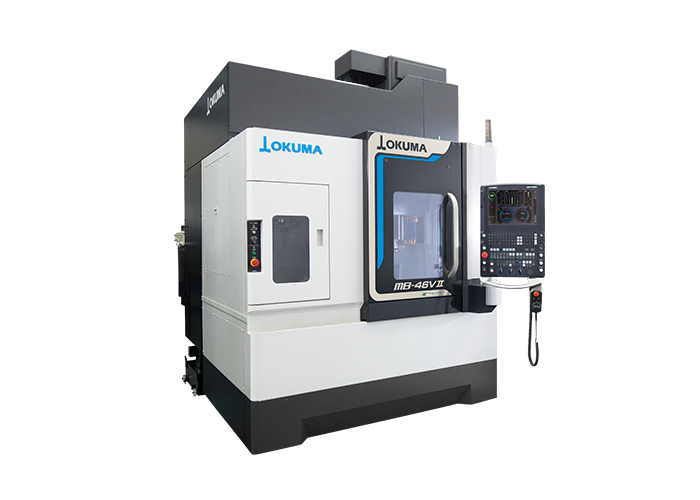

MB-46VⅡ

オークマのベストセラーマシンが加工現場が直面する課題を多彩なソリューションで解決。

“温度変化を受け入れる” 独自の考え方

一般的な工場環境で高精度を実現

加工物は「機械周囲の温度変化」「機械から発生する熱」「加工で発生する熱」により、その加工精度が大きく変化します。
サーモフレンドリーコンセプトは、“温度変化を受け入れる”という独自の考え方により、お客様が特別な対策を施すことなく、一般的な工場環境で高精度を実現します。

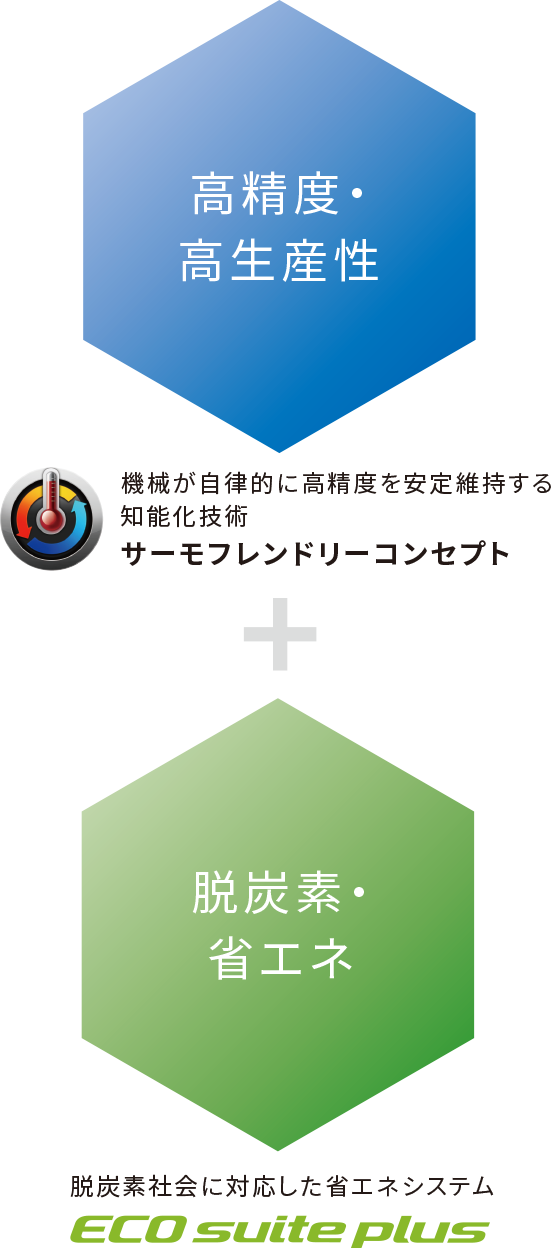

高精度・高生産と脱炭素・省エネの両立

オークマは、自律的に高精度とエネルギー消費量削減を両立し高生産性を実現する工作機械を「Green-Smart Machine」と命名し、この「Green-Smart Machine」で、お客様とともに世界の製造業が抱える社会課題の解決に貢献していきます。

高精度

抜群の寸法安定性が高精度部品の安定加工と長時間安定稼働を実現

MB-V Ⅱシリーズでは、さらにサーモフレンドリーコンセプトを進化させ、寸法安定性が向上しました。機械の構造設計をさらに進化させ、一般的な工場の環境下でMB-46V Ⅱでは経時加工寸法変化を8μm（従来機）から5μmと38%（従来機比）向上し、これまでよりも安定した高精度を維持します。室温を一定に保つ恒温室を必要としないため、工場設備費用や消費電力が大幅に削減できます。

機械が自律的に高精度を安定維持する知能化技術サーモフレンドリーコンセプト

経時加工寸法変化（実績値）

※記載のデータは実測値であり、仕様、工具、加工条件などによって記載のデータが得られないことがあります。

高生産性

幅広い加工シーンに対応
部品加工から金型加工、アルミ材から難削材まで

No.40主軸	広域主軸（標準主軸）	15,000min-1	22/18.5kW（10分/連続）	199/146N･m（5分/連続）
	強力主軸	8,000min-1	11/7.5kW（10分/連続）	198/135N･m（5分/連続）
	高速主軸	20,000min-1	30/22kW（10分/連続）	83/54N･m（5分/連続）
No.50主軸	強力主軸	6,000min-1	11/7.5kW（10分/連続）	198/135N･m（5分/連続）
	広域主軸	12,000min-1	26/18.5kW（10分/連続）	199/146N･m（5分/連続）
	強力主軸	12,000min-1	33/26kW（10分/連続）	302/148N･m（10%ED/連続）
HSK-F63主軸	高速主軸	30,000min-1	15/11kW（10分/連続）	29.1/20N･m（10分/連続）
	高速主軸	35,000min-1	15kW（連続）	4.09N･m（連続）

切削時間と非切削時間の短縮で生産性向上と消費電力削減

送り軸の加速度アップにより切削時間が短縮でき、早送り速度アップや工具交換などの動作時間の短縮により、加工時間の短縮が可能です。加工時間の短縮により、同じ時間内での生産性がアップし、短縮できた分の時間は他の作業を行うことができます。さらに、加工に必要な消費電力の削減にもつながります。

省人化

オペレーターの負担を軽減する様々なソリューションを準備しています

ATCマトリックスマガジン

多本数工具時の省スペースと工具交換時間の短縮を実現します。

標準仕様	20本（チェーンマガジン）
特別仕様	32本（チェーンマガジン）
	48本（チェーンマガジン）
	64本以上（マトリックスマガジン）

写真はMB-46V Ⅱ

OSP

お客様の「ものづくりDX」を実現する新世代CNC

新世代CNC　

生産性の向上と安定生産

機電情知融合のオークマならではの、機械制御や加工動作を忠実に再現する高度な「デジタルツイン」を構築し、新たな価値創造を実現します。
そして、お客様の加工ノウハウを活かせる操作性、高速・高精度な加工を実現する制御技術、高精度・高生産と環境対応を両立する脱炭素ソリューションと、脅威を増すサイバー攻撃に対する強固なセキュリティ機能で、生産性の向上と安定生産に貢献します。

機械と加工を忠実に再現するデジタルツイン革新
高速・高精度な加工を実現する加工革新
初心者でも超簡単、スマートなオペレーション操作性の革新
環境負荷低減に向けた脱炭素ソリューション
サイバーレジリエンスを高める強固なセキュリティ

 15インチ操作パネル

基本情報

			MB-46V Ⅱ〈MB-46VE Ⅱ〉 No.40主軸仕様	MB-46V Ⅱ〈MB-46VE Ⅱ〉 No.50主軸仕様
テーブル	作業面の 大きさ	mm	760×460〈1,000×460〉
	床面～テーブル上面	mm	800
	最大積載質量	kg	500〈700〉
主軸	主軸回転速度	min-1	15,000 [8,000、20,000、30,000、35,000]	6,000 [12,000、12,000]
	主軸テーパ穴		7/24 テーパ No.40	7/24 テーパ No.50
送り速度	早送り速度	m/min	X・Y : 42　Z : 36
自動工具 交換装置	工具収納本数※	本	20 [32]〈20 [32、48]〉	20 [32]
機械の大きさ	機械の高さ	mm	2,746
	所要床面の 大きさ	mm	1,950×2,810〈2,210×2,810〉	2,000×2,810〈2,210×2,810〉
	機械質量	kg	7,300〈7,500〉	7,550〈7,750〉

〈 〉：E（エクステンション）タイプ

[　]：特別仕様

※ 60本以上はマトリックスマガジン

			MB-56V Ⅱ No.40主軸仕様	MB-56V Ⅱ No.50主軸仕様
テーブル	作業面の 大きさ	mm	1,300×560
	床面～テーブル上面	mm	800
	最大積載質量	kg	900
主軸	主軸回転速度	min-1	15,000 [8,000、20,000、30,000、35,000]	6,000 [12,000、12,000]
	主軸テーパ穴		7/24 テーパ No.40	7/24 テーパ No.50
送り速度	早送り速度	m/min	X・Y : 42　Z : 36
自動工具 交換装置	工具収納本数※	本	20 [32]
機械の大きさ	機械の高さ	mm	2,746
	所要床面の 大きさ	mm	2,520×3,123
	機械質量	kg	8,700	8,900

[　]：特別仕様

※ 60本以上はマトリックスマガジン
