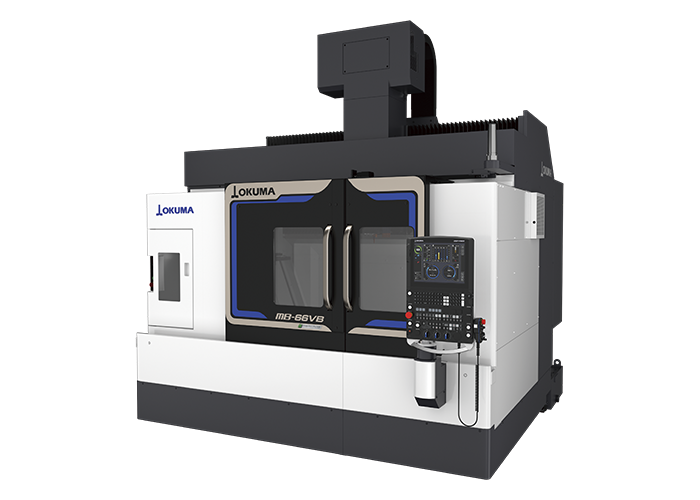

立形マシニングセンタ MB-V series MB-66VA MB-66VB

画像及び文章引用：「オークマ株式会社」ウェブサイト

搭載されている知能化技術

サーモフレンドリーコンセプト

アンチクラッシュシステム

加工ナビ

サーボナビ

MB-V series[Short ver.]

生産性・加工品位・操作性すべてを高次元で実現するグローバルスタンダード立形マシニングセンタ

期待を上回る生産性を実現する高剛性構造

・3D-CAD、FEM解析を駆使した高剛性本体構造
・門形MCで実績のある高剛性門形構造
・送り軸軸受のブラケット・本体一体構造

重切削も難なくこなす強力主軸

切削能力

504cm³/min（フライス加工）
672cm³/min（エンドミル加工）

●8,000min^-1（No.40）/6,000min^-1（No.50）強力主軸（標準仕様）

工具		主軸回転速度 min-1	切削速度 m/ min	送り速度 mm /min	切削幅 mm	切込量 mm	切削量 cm3 /min
ø80正面フライス8枚刃（サーメット）		895	225	2,600	56	2.5	364
ø20エンドミル7枚刃（超硬）	側面	3,660	230	4,300	4	20	344
ø50スローアウェイドリル		1,000	157	150	–	–	–
タップ M30P3.5		318	30	1,113	–	–	60% （主軸負荷）

（被削材：S45C）

●15,000min^-1（No.40）広域主軸（特別仕様）

工具		主軸回転速度 min-1	切削速度 m/min	送り速度 mm/min	切削幅 mm	切込量 mm	切削量 cm3/min
ø80正面フライス8枚刃（サーメット）		895	225	3,000	56	3	504
ø20エンドミル7枚刃（超硬）	側面	4,000	251	4,800	7	20	672
ø63スローアウェイドリル		720	142	108	–	–	–
タップ M30P3.5		318	30	1,113	–	–	66% （主軸負荷）

（被削材：S45C）

●12,000min^-1（No.50）広域主軸（特別仕様）

工具		主軸回転速度 min-1	切削速度 m/min	送り速度 mm/min	切削幅 mm	切込量 mm	切削量 cm3/min
ø80正面フライス8枚刃（サーメット）		895	225	3,000	56	3	504
ø20エンドミル7枚刃（超硬）	側面	4,000	251	2,800	12	20	672
ø63スローアウェイドリル		909	180	137	–	–	–
タップ M36P4		106	12	424	–	–	–

（被削材：S45C）

部品加工の品質アップを実現

高精度加工

• ■平面度 3μm（実績値）

  • ・加工機：MB-66VA
  • ・加工部品：プレート（液晶関係部品）
  • ・材質：A5052
  • ・寸法：560×600×60mm
  • ・加工時間：50分



• ■真円度 1.65μm（実績値）

  • ・加工機：MB-56VA
  • ・外径：ø150mm
  • ・材質：Al
  • ・主軸回転速度：8,000min^-1
  • ・送り速度：2,000mm/min



位置決め精度

MB-46VA アブソスケール仕様 実績例（ISO230-2による測定方法）

• ■両方向位置決めの正確さ

  • ・X軸（移動量 560mm）1.7μm
  • ・Y軸（移動量 460mm）2.4μm
  • ・Z軸（移動量 460mm）2.2μm

• ■両方向位置決めの繰返し性

  • ・X軸（移動量 560mm）1.0μm
  • ・Y軸（移動量 460mm）1.3μm
  • ・Z軸（移動量 460mm）1.0μm

※上記実績値は当社工場内でISO230-2に準拠した試験方法によって得られた数値です。精度を保証するものではありません。

サーモフレンドリーコンセプト

独自の構造設計と熱変位制御技術により、驚異的な加工精度を実現する「サーモフレンドリーコンセプト」
わずらわしい寸法補正や暖機運転から開放され、長時間の連続運転や工場温度環境の変化にも抜群の寸法安定性を発揮します。

機械仕様

MB-46VA/VB・MB-56VA/VB機械仕様

スペック			MB-46VA MB-46VB	MB-56VA MB-56VB
テーブル	作業面の 大きさ	mm	760×460	1,300×560
	最大積載質量	kg	500	900
主軸	回転速度	min-1	8,000、15,000、 6,000、12,000	8,000、15,000、 6,000、12,000
	テーパ穴		No.40、No.50	No.40、No.50
	最大トルク	N･m	198/135 (5分/連続) 199/146 (5分/連続)	198/135 (5分/連続) 199/146 (5分/連続)
送り速度	早送り速度	m/min	X：40、Y：40、Z：32	X：40、Y：40、Z：32
電動機	主軸用電動機	kW	11/7.5 (5分/連続) 22/18.5 (10分/連続) 26/18.5 (10分/連続)	11/7.5 (5分/連続) 22/18.5 (10分/連続) 26/18.5 (10分/連続)
ATC	工具収納本数	本	20 (32、48)	20 (32、48)
機械の大きさ	機械の高さ	mm	2,746	2,746
	所要床面の 大きさ	mm	1,976×2,810	2,546×3,123
制御装置			OSP	OSP

MB-66VA/VB機械仕様

スペック			MB-66VA MB-66VB
テーブル	作業面の 大きさ	mm	1,530×660
	最大積載質量	kg	1,500
主軸	回転速度	min-1	8,000、15,000、 6,000、12,000
	テーパ穴		No.40、No.50
	最大トルク	N･m	198/135(5分/連続)、 199/146(5分/連続)
送り速度	早送り速度	m/min	X：40、Y：40、Z：32
電動機	主軸用電動機	kW	11/7.5(10分/連続)、 22/18.5(10分/連続)、 26/18.5(10分/連続)
ATC	工具収納本数	本	20 (32、48)
機械の大きさ	機械の高さ	mm	3,295
	所要床面の 大きさ	mm	3,035×3,325
制御装置			OSP
