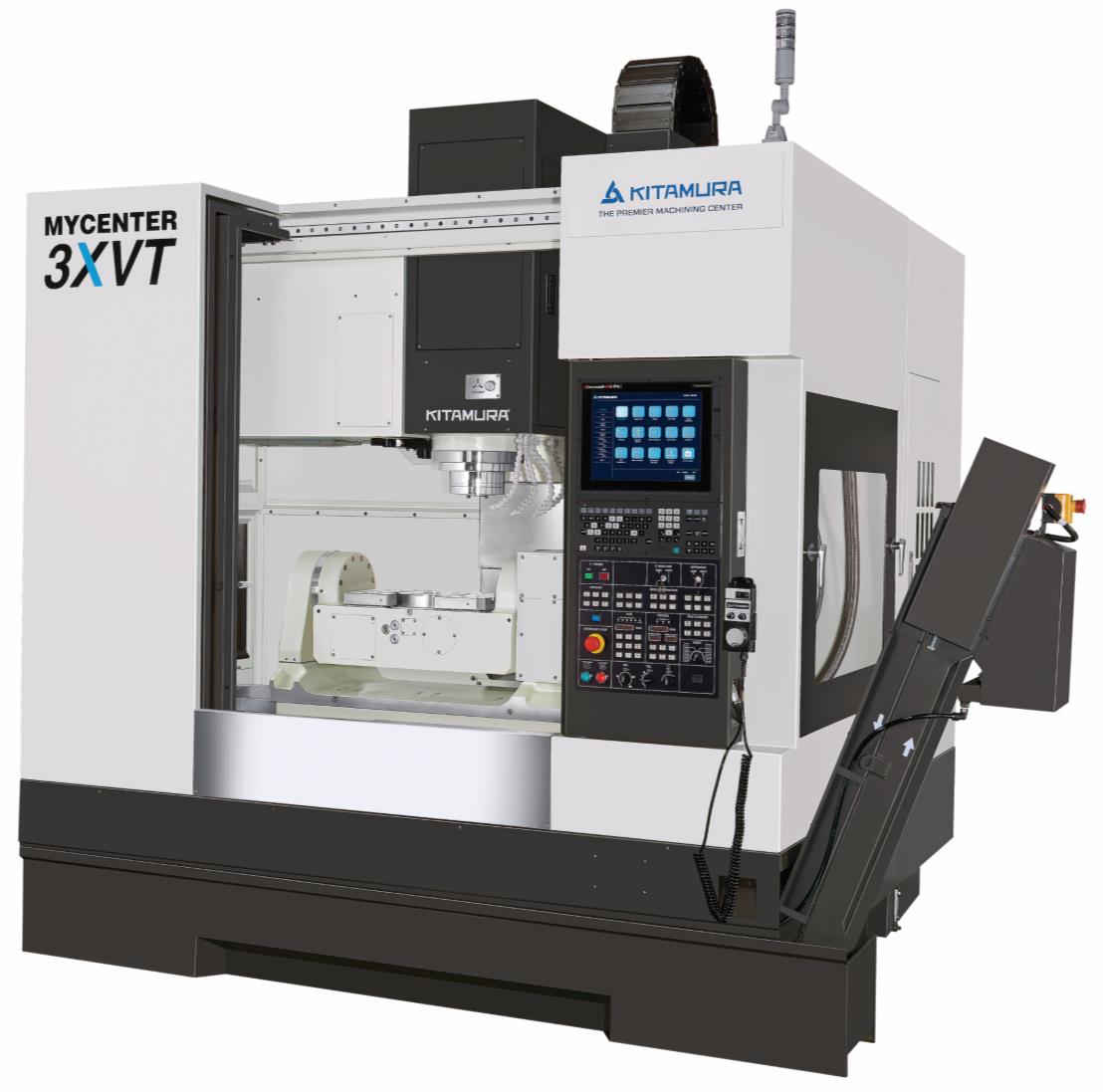

5軸加工マシニングセンタ Mycenter-3XVT

画像及び文章引用：「キタムラ機械株式会社」ウェブサイト

Mycenter-3XVT

・5軸加工マシニングセンタ
・切削領域 : 780mm(X軸)×510mm(Y軸)×439mm(Z軸)
×-40～+120度(A軸)×360度(C軸)の5軸加工が可能
・画期的なコストパフォーマンスを実現
・制御装置は最もハイエンドな独自開発のキタムラ機械オリジナルCNC制御装置「Arumatik-Mi Pro」を搭載
・従来の5倍の演算処理速度とスマホ感覚の簡単操作を実現

標準仕様

テーブル	テーブル作業面の大きさ	φ200 mm (500×300 mm)
移動領域	X軸	780 mm
	Y軸	510 mm
	Z軸	439 mm
	A軸	-120°+40°
	C軸	360°
主軸	主軸端形状	NST No.40
	主軸回転数	50～15,000min-1
早送り速度	X軸	48,000 mm/min
	Y軸	48,000 mm/min
	Z軸	42,000 mm/min
自動工具交換装置（ATC）	工具収納本数（オプション）	30 本
	工具交換時間 ツール・トゥ・ツール	2.2 秒
	工具交換時間 チップ・トゥ・チップ	4.2 秒
	工具最大重量	7 kg
機械設置面積	幅x奥行	2,415×2,293 mm
