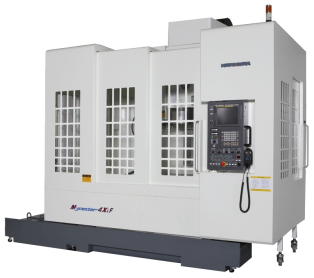

立形マシニングセンタ Mycenter-4XiF

画像及び文章引用：「キタムラ機械株式会社」ウェブサイト

Mycenter-4XiF

・最高級国産ミーハナイト鋳物を使用した高剛性箱形構造
・「匠の技」であるキサゲによる摺り合わせ作業を駆使した角形摺動面構造
・位置決め精度±0.002mm／全軸フルストローク　繰り返し精度±0.001mm
・加工内容に応じて#40と#50主軸を選択可能
いずれも高剛性ギア変速主軸のため高速・重切削加工に最適
・段取時間削減のため自動パレットチェンジャーに対応可能

標準仕様

テーブル	テーブル作業面の大きさ	522×1,100 mm
切削領域	テーブル左右移動量（X軸）	1,016 mm
	サドル前後移動量（Y軸）	510 mm
	ヘッド上下移動量（Z軸）	510 mm
主軸	主軸端形状	NST.No.40 / No.50
	主軸回転数 (オプション）	20～15,000min -1 (20,000) ギア4段変速 35～3,500min -1 (5,000、10,000) ギア２段変速
早送り速度	X軸	50,000 mm/min
	Y軸	Xと同じ
	Z軸	36,000 mm/min
自動工具交換装置（ATC）	工具収納本数（オプション）	30本(40、60)
	工具交換時間 ツール・トゥ・ツール	1.4秒(#40) / 2.5秒(#50)
	工具交換時間 チップ・トゥ・チップ	4.7秒(#40) / 8.0秒(#50)
