立形マシニングセンタ Mycenter-7X

画像及び文章引用：「キタムラ機械株式会社」ウェブサイト

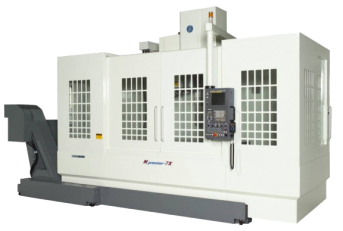

Mycenter-7X

・大物部品加工に最適
・最高級国産ミーハナイト鋳物を使用した高剛性箱形構造
・「匠の技」であるキサゲによる摺り合わせ作業を駆使した角形摺動面構造
・位置決め精度±0.002mm／全軸フルストローク　繰り返し精度±0.001mm
・加工内容に応じて#40と#50主軸を選択可能
いずれも高剛性ギア変速主軸のため高速・重切削加工に最適

標準仕様

テーブル	テーブル作業面の大きさ	650×1,700 mm
切削領域	テーブル左右移動量（X軸）	1,530 mm
	サドル前後移動量（Y軸）	650 mm
	ヘッド上下移動量（Z軸）	686 mm
主軸	主軸端形状	NST.No.40/No.50
	主軸回転数 (オプション）	20～10,000min -1 (40～15,000) ギア2段変速 35～3,500min -1 (5,000、10,000) ギア２段変速
早送り速度	X軸	24,000 mm/min
	Y軸	Xと同じ
	Z軸	20,000 mm/min
自動工具交換装置（ATC）	工具収納本数（オプション）	30本(40、60)
	工具交換時間 ツール・トゥ・ツール	2.0秒(#40) / 6.5秒(#50)
	工具交換時間 チップ・トゥ・チップ	2.5秒(#40) / 8.5秒(#50)
