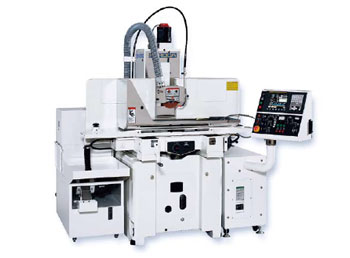

CNC精密平面研削盤 GS-PFNCシリーズ



超精密加工から量産ラインまで、あらゆる用途に対応できるCNC研削盤シリーズ

加工から計測までトータルソリューションを実現するCNC平面研削盤。
多様なニーズに対応するカスタマイズ性の高さが特長。お客様にベストな1台をご提案いたします。

性能・仕様

項目	単位	GS-45PFNC	GS-52PFNC	GS-63PFNC	GS-GS-64PFNC
テーブル作業面積 (長さx幅)	mm	500×150	550×200	600×300	600×400
テーブル移動量 (左右 x 前後)	mm	560×200	680×240	720×340	760×440
テーブル上面から 砥石軸中心までの距離	mm	40~390	0~342.5	48~387.5	40~487.5
砥石寸法	mm	180×6~22×31.75	255×6~25×50.8	355/305x38x127
砥石軸の回転速度 (インバータ制御)	min-1	0~3000	0~2500	0~2000
マグネットチャック寸法 (長さ x 幅 x 高さ)	mm	450x150x70	500x200x80	600x300x85	600x400x85
本体の大きさ (幅 x 奥行 x 高さ)	mm	1690x1450x1950	2000x1390x2370	2520x1750x2490	2540x1930x2650
本体重量	kg	1630	1800	2500	3500
