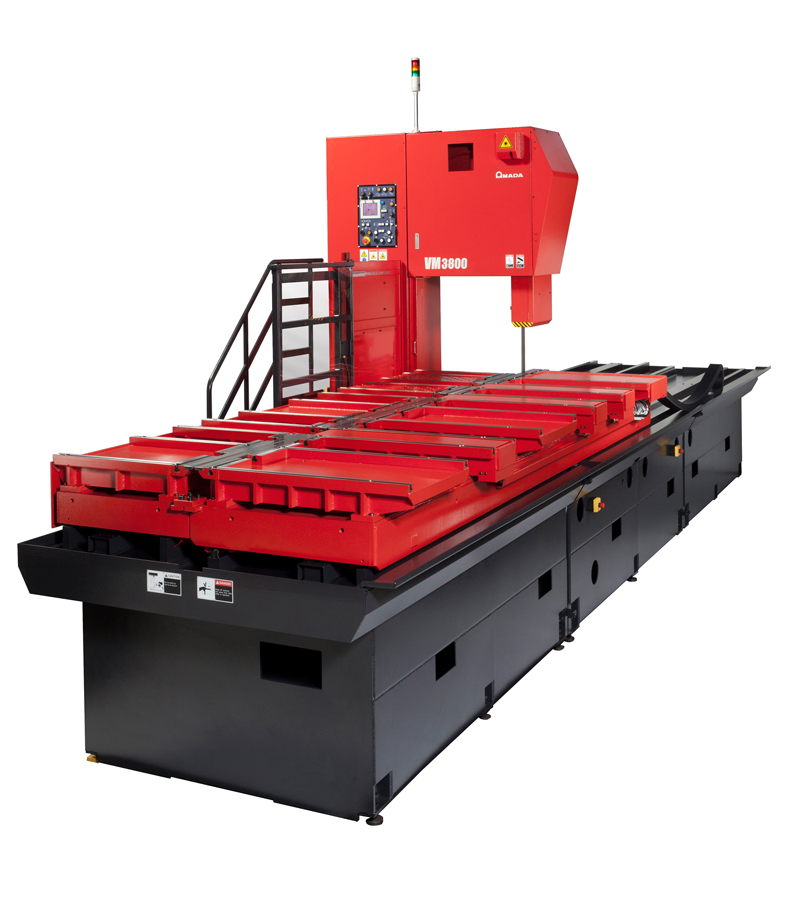

縦型バンドソー VM-3800

画像及び文章引用：「株式会社アマダマシナリー」ウェブサイト

アマダマシナリー 鋸盤 縦型バンドソー

VM-3800

縦型バンドソー



安全ガイドについて(バンドソーマシン)

---

特長

■ 特長① 切断高さの拡大が可能

• 材料高さ、600mm（標準）仕様と1000mm（オプション）仕様があります。仕事内容や素材の大きさに合わせて選択できます。

■ 特長② ブレードのサイズアップ

• 従来機に比べブレードのサイズを上げています。ブレードサイズ67mm×1.6mmを採用しています。

■ 特長③ さらなる大型仕様

• 特殊機としてテーブルストロークが6500mmある仕様を用意しています。大型素材の切断に対応できます。

■ 特長④ サーボモーターとリニアガイドの採用

• テーブル移動にACサーボモーターとLMガイドを採用しました。正確な切り込み制御を可能にしています。

■ 特長⑤ ガイド位置の自動調整

• 素材サイズを入力することで、最適なガイド位置を自動で調整します。さらに、切断終了後は自動で停止します。

■ 特長⑥ 自動調整式ワイヤブラシ

• ワイヤブラシの消費量に合わせて、当り方が自動で調整されます。
• 摩耗が進むと交換メッセージを画面に表示します。

■ 特長⑦ 抜群の操作性

• カラーディスプレイの採用とタッチパネルで操作が簡単になりました。
• 最適な切削条件を自動設定できるCNC-Lite機能を搭載しています。

■ 特長⑧ 許容積載質量

• 材料の大型化傾向に対応し本体テーブルの積載質量は12000kgです。

---

主な仕様

機種名		VM-3800
切断能力 （ストローク×スロート×高さ）（mm）		3800×500×600
ブレード寸法 （帯幅×帯厚×帯長）（mm）		67×1.6×6400
ブレード速度（m/min）		10～80（50Hz）
		12～80（60Hz）
モーター出力（kW）	ブレード	7.5
	油圧	1.5
	切削油	0.18
	ワイヤブラシ	0.09
	テーブル送り	–
	バックゲージ	–
受電容量（kVA）		14
テーブルサイズ（幅×長さ）（mm）		1788×4170
テーブルストローク（mm）		3850
タンク容量（L）	油圧	35
	切削油	–
パスライン（mm）		1410
許容積載質量（kg）		12000
マシン寸法（操作盤に向かって） （幅×奥行き×高さ）（mm）		2624×8212×3175
マシン質量（kg）		10000
