TMX-Series 複合加工機(工具主軸型：B軸&ATC) TMX-2000

画像及び文章引用：「株式会社TAKISAWA」ウェブサイト

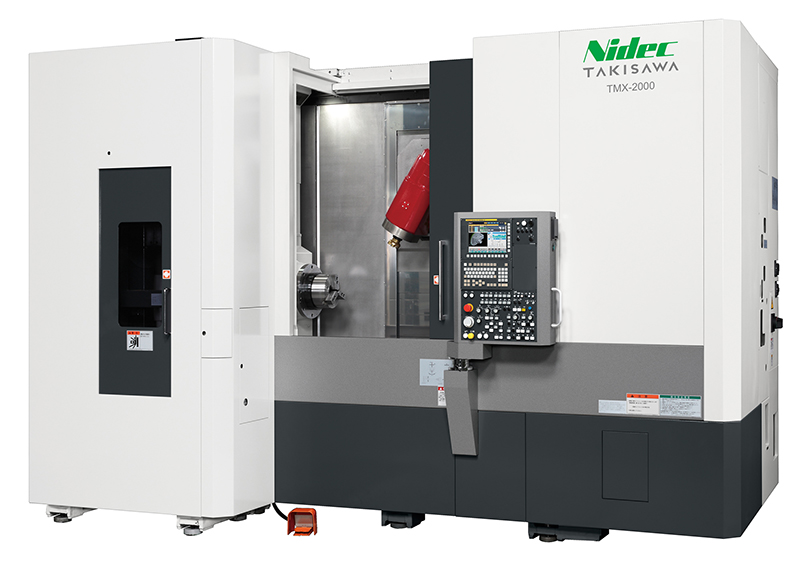

TMX-2000

大きな軸移動量で作業性、安全性を確保。
加工対象ワークの範囲を拡大！

Ｘ軸：640mm、Y軸：230mm、Ｚ軸：690mmと大きな軸移動量で使い易さを重視。移動量が大きいので、C軸(主軸)を固定したままでミーリングやフライス加工、端面穴明けなどの高精度加工をワンチャッキングで行えます。

加工可能範囲を集約、加工ツールの削減で効率アップ

工具主軸の割出し機能(B軸)により、加工可能範囲が広がり、多様なワークへの対応が容易です。工具主軸は1°毎に±130°の高精度割出しが可能で、1本のツールで異なる加工を集約できます。

高品位な旋削加工

工具主軸への旋削ツールの位置決め固定は、工具主軸ミーリングスピンドルの高精度なインデックスカップリングにより行い、外削用多機能工具の使用が可能です。

主な機械仕様

		TMX-2000	TMX-2000S
右主軸台		–	●
心押台（NCサーボ式）		●	–
チャックサイズ	inch	8	8+8
刃物台仕様		ATC付工具主軸	ATC付工具主軸
最大加工径	mm	φ500
最大加工長さ *1	mm	610
棒材加工径（左主軸） *2	mm	φ65
棒材加工径（右主軸） *2	mm	–	φ51
B軸旋回範囲	deg	230 （±115）
左主軸回転速度	min-1	5000	5000
右主軸回転速度	min-1	–	5000
工具主軸回転速度	min-1	12000
ATC工具収納本数		40 [OP. 80]
早送り速度	m/min	X : 40 / Z : 40 / Y : 40 / A : 20
左主軸用電動機（30分/連続）	kW	15/11
右主軸用電動機（30分/連続）	kW	–	11/7.5
工具主軸用電動機（S3 25%/連続）	kW	11/7.5
機械の高さ	mm	2783
所要床面の大きさ	mm	4150×2923
機械質量	kg	13700	14000

●：標準　　- ：設定なし
*1) 最大加工長さはチャックの種類により異なります。加工長さが435mm以上の場合、端面加工範囲に制限があります。
*2) 取り付けするチャック及びシリンダーによって、棒材加工径が変更になる場合があります。

オリジナル対話ソフト Tiwap-1 対応

『TiwaP-1』は、加工プログラムの作成・シミュレーション・加工までを完全サポート し、オペレーターの労力を軽減する対話プログラミングシステムです。
『入力』はGコードを覚えなくても対話形式でかんたんプログラミングできます。『確認』は3Dアニメ描画や工具軌跡描画で切削結果をシミュレーションできます。『運転』は加工主軸や工程種の並びを自動判別し、主軸制御やC軸原点復帰を最適に実行します。
