TMX-Series 複合加工機(工具主軸型：B軸&ATC) TMX-4000

画像及び文章引用：「株式会社TAKISAWA」ウェブサイト

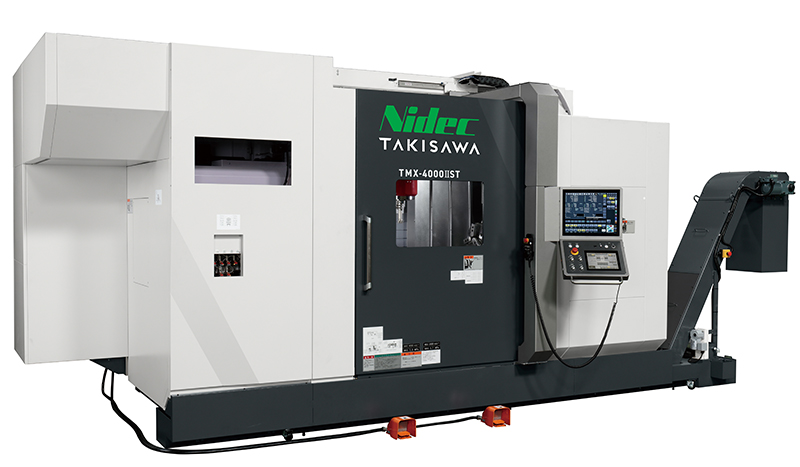

TMX-4000

強力な工具主軸と高精度な左右主軸を持つ
複合加工機。

加工対象ワークの範囲を拡大！

Ｘ軸：605mm、Y軸：260mm、Ｚ軸：1500mmと大きな軸移動量で使い易さを重視。移動量が大きいので、C軸(主軸)を固定したままでミーリングやフライス加工、端面穴明けなどの高精度加工をワンチャッキングで行えます。

高精度割出性能と重切削能力の両立

B軸にはダイレクトドライブモーターとクランプ用ダイヤフラムブレーキを採用し、高速・高精度（最小割出精度0.0001°） を実現。



主な機械仕様

		TMX-4000ⅡST	TMX-4000ⅡS	TMX-4000Ⅱ
右主軸台		●	●	–
心押台		–	–	●
下刃物台(12角タレット)		●	–	–
標準チャックサイズ	inch	10+10	10+10	10
刃物台仕様		ATC付工具主軸
最大加工径	mm	φ500
最大加工長さ *1	mm	1500
棒材加工径 *2	mm	φ80
B軸旋回範囲	deg	230 （±115）
左主軸回転速度	min-1	4000
右主軸回転速度	min-1	4000		–
工具主軸回転速度	min-1	12000
ATC工具収納本数		40 [OP. 80. 120]
早送り速度	m/min	X1 : 40 / Z1 : 40 / Y1 : 40 / A : 30
左主軸用電動機（S2 30分/連続）	kW	26/22
右主軸用電動機（S2 15分/連続）	kW	22/15		–
工具主軸用電動機（S3 25%/連続）	kW	高速巻線：22/15
機械の高さ	mm	3160
所要床面の大きさ *3	mm	T40：6950×4478
機械質量	kg	17000

●：標準　　- ：設定なし
*1) 最大加工長さはチャックの種類により異なります。
*2) 取り付けするチャック及びシリンダーによって、棒材加工径が変更になる場合があります。
*3) 横出しチップコンベア、操作盤、ATCマガジンを含む。

マルチモニター型操作盤

操作盤は19″ と10.4″ の2 画面仕様になりました。
10.4″モニターはスワイプ操作で直感的に画面切り替えが可能です。

10.4″ 画面は操作ボタン表示だけでなく、操作中に知りたい情報を表示する等、便利な機能で作業を強力にサポートします。

iHMI ヒューマン・マシン・インターフェース

作業の流れに沿った快適・簡単操作! !
加工現場の「計画」「加工」「改善」の各プロセスに必要な機能を搭載し、作業を一貫支援！

• ポカミス防止の機能で作業を支援
• i HMI 　加工プログラム作成支援
• 旋盤用対話プログラミング（PANEL iH Pro）
• 機械衝突防止機能（PANEL iH Pro）

CGTech テクノロジー・パートナー・プログラムメンバーです。

タッチパネル操作盤
15inch（標準）　19inch（オプション）
機械衝突防止機能

オリジナル対話ソフト Tiwap-1 対応（オプション）

『TiwaP-1』は、加工プログラムの作成・シミュレーション・加工までを完全サポート し、オペレーターの労力を軽減する対話プログラミングシステムです。
『入力』はGコードを覚えなくても対話形式でかんたんプログラミングできます。『確認』は3Dアニメ描画や工具軌跡描画で切削結果をシミュレーションできます。『運転』は加工主軸や工程種の並びを自動判別し、主軸制御やC軸原点復帰を最適に実行します。
