3タレット2スピンドル(NTY³)

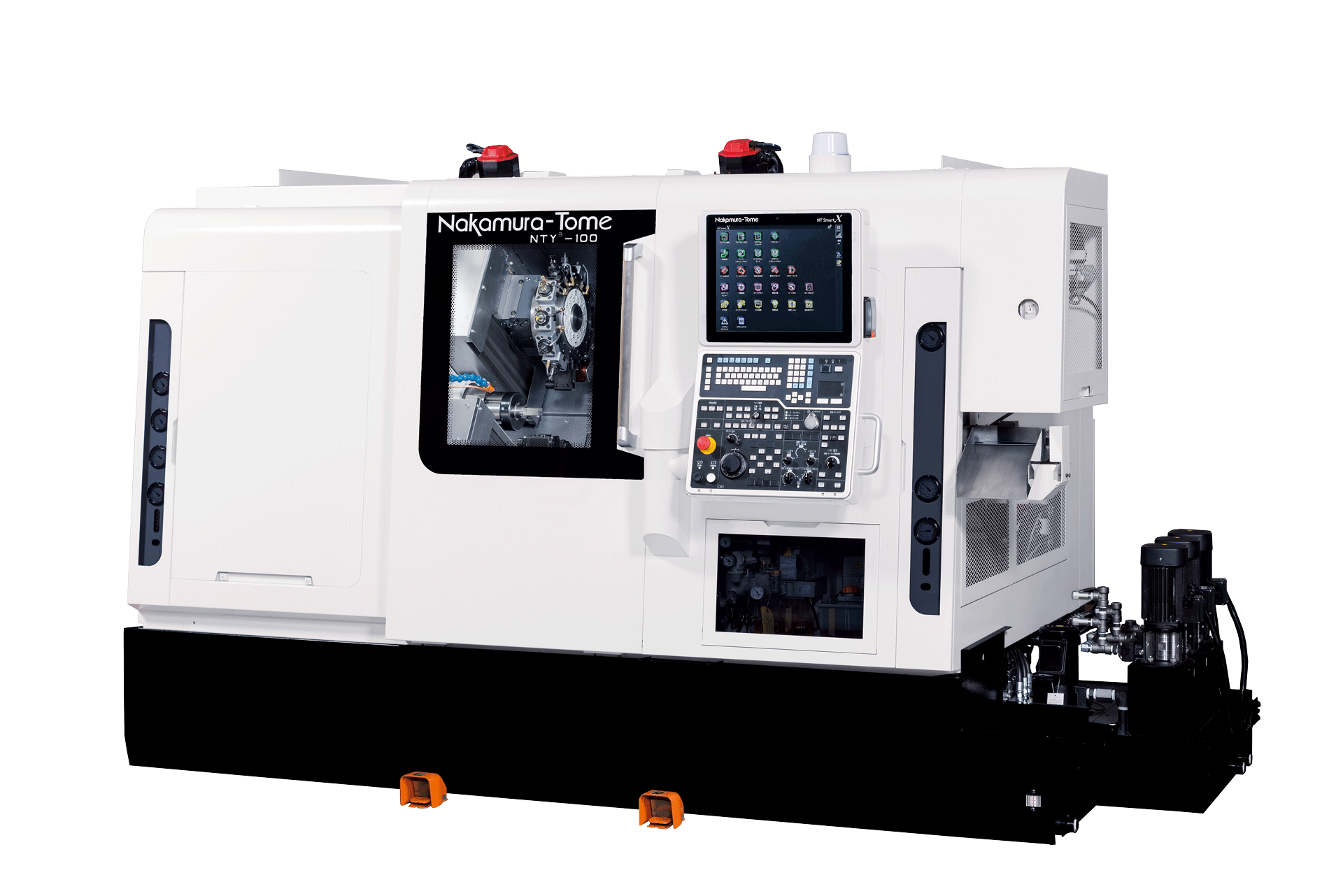

NTY³-100V

製品の特長

サイクルタイム30%カット

加工中のアイドルタイムを短縮する「クロノカット」をはじめとしたスピードアップのための新技術を多数搭載。​加工サイクルタイムを30%カットします。
※加工ワークの形状や大きさによって効果は変わります

クロノカット

中村留独自のアイドルタイム短縮機能。
​ 加工中のアイドルタイムを短縮するべく開発された、 新しいソフトウェア・制御技術です。
加工条件が変わらないため、 精度に影響を及ぼすことはありません。​

高精度化の実現

熱変位補正ソフトウェアのNTサーモナビゲータシステムがリニューアルされ、機械全体の温度情報を活用して効率的な補正が行われるシステムが確立されました。
これにより、さらなる高精度化が実現されます。
さらに、フレームを含めた機械構造の新規設計により、熱変位の影響を受けにくい構造が実現されました。​

工具搭載本数アップによる効率化

NTY³-100Vは3タレット機であり、最大72ステーションに工具を取り付けることができます。
あらかじめワーク2、3個分の工具をセットしておくことができるため、別のワークを加工するために工具段取りを変える必要がありません。
また左右のタイムバランスの調整や下タレットによるセンターサポートなど、加工工程を柔軟に構築できる点も3タレット機の魅力です。

製品の仕様

	φ42mm	φ51mm(op.)	φ65mm(op.L主軸のみ)
最大加工径 12st.	φ200mm
最大加工径 15st(op.)	φ190mm
最大加工長さ	588mm
主軸端面間距離	max.820mm/min.200mm
棒材作業能力 (丸)	42mm	51mm	65mm
チャックサイズ	6″
L,R主軸回転速度	6,000min-1		5,000min-1
L,R主軸電動機	11/7.5kW	11/7.5kW , 15/11kW(op.)
フロアスペース	高さ：2,255.3mm(※1)/幅：3,864.2mm/奥行き：2,245.7mm

※1.表示灯標準搭載の高さ
