3タレット2スピンドル(NTY³)

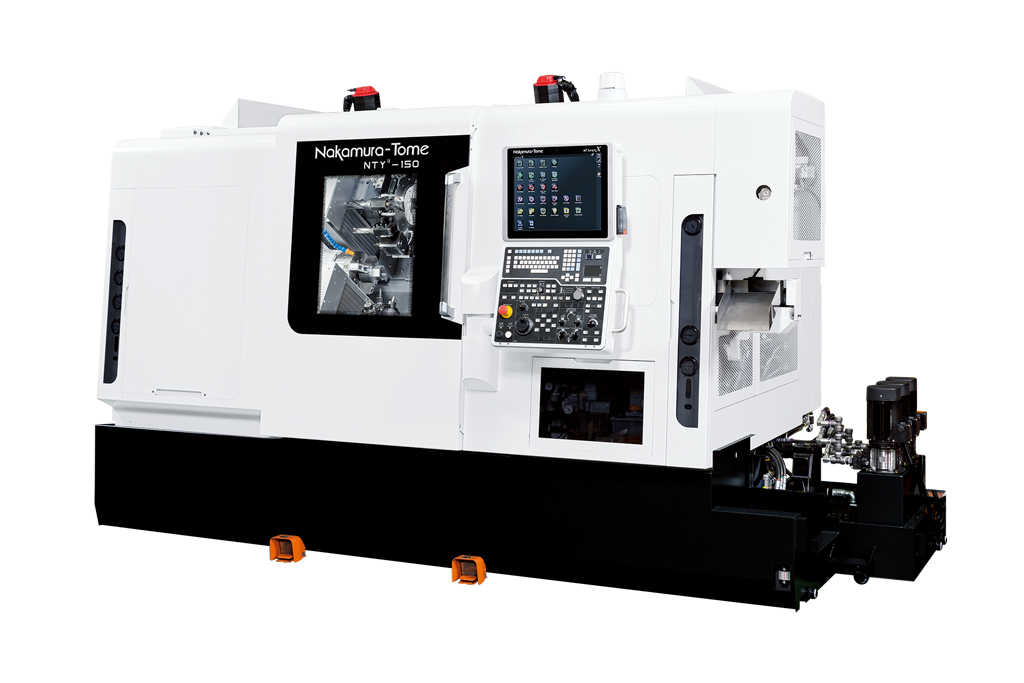

NTY³-150V

製品の特長

クロノカット (フル版)

中村留独自のアイドルタイム短縮機能。​加工中のアイドルタイムを短縮するべく開発された、新しいソフトウェア・制御技術です。
加工条件が変わらないため、 精度に影響を及ぼすことはありません。

加工能力がパワーアップ

NTY³-150Vは、このクラスで初めてφ80のバー能力を持つ主軸を選択できるようになり、最大28/15kWの強力なモータが搭載可能となりました。
またミーリングモータは標準で7.5/3.7kWの出力を持ち、最大回転数は10,000min^-1までアップしました。これにより、大径ワークでも高剛性・高精度を保ちながら、スピーディな加工を実現します。

工具搭載本数アップによる効率化

NTY³-150Vは3タレット機であり、最大72ステーションに工具を取り付けることができます。
あらかじめワーク2、3個分の工具をセットしておくことができるため、別のワークを加工するために工具段取りを変える必要がありません。
また左右のタイムバランスの調整や下タレットによるセンターサポートなど、加工工程を柔軟に構築できる点も3タレット機の魅力です。

クロスオーバーストロークで様々な加工に対応

クロスオーバーストローク ※ (L/R：115mm) ※ 一方の刃物台が後退しているとき、もう一方の刃物台は原点を越えて前進可能

製品の仕様

	φ51mm	φ65mm(op.)	φ80mm(op.L主軸のみ)
最大加工径	φ225mm
最大加工長さ	685mm
主軸端面間距離	max.970mm/min.200mm
棒材作業能力 (丸)	51mm	65mm	80mm
チャックサイズ	6″,8″		8″
L,R主軸回転速度	6,000min-1	5,000min-1	4,000min-1
L,R主軸電動機	15/11kW	18.5/11kW	28/15kW
フロアスペース	高さ：2,280mm(可動部最大高さ) / 幅：4,244.2mm / 奥行き：2,261mm

主軸(棒材作業能力)とモータは以下の組み合わせから選択可能

	L側主軸		R側主軸
標準	φ51(A2-5) 15/11kW		φ51(A2-5) 15/11kW
op.	φ65(A2-6) 18.5/11kW		φ51(A2-5) 15/11kW
op.	φ65(A2-6) 18.5/11kW		φ65(A2-6) 18.5/11kW
op.	φ80(A2-8) 28/15kW		φ65(A2-6) 18.5/11kW
