TS-Series 複合CNC旋盤(Y軸付・対向2主軸) TS-2000

画像及び文章引用：「株式会社TAKISAWA」ウェブサイト

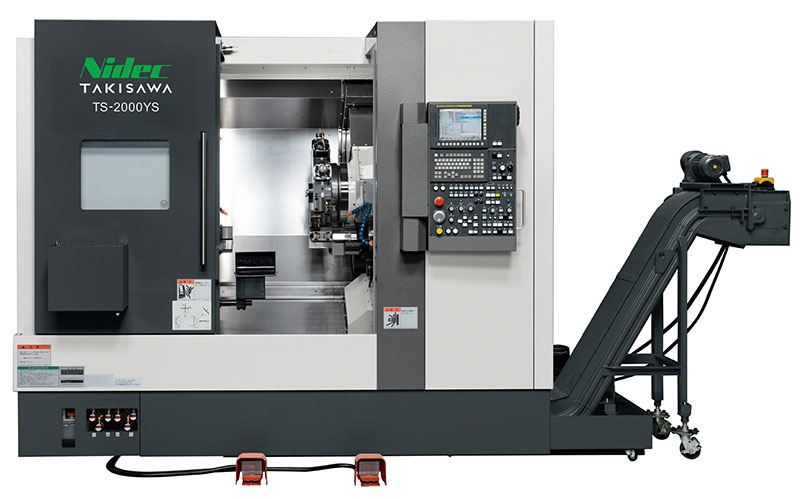

TS-2000

オプションを含んでいます。

Y軸付対向2主軸1タレットタイプ、
複合CNC旋盤 TS-2000YS！

左右二つの主軸を持ち、裏表工程の加工を一台で完結できる工程集約型CNC旋盤です。



主な機械仕様

		TS-2000YS （標準仕様）
右主軸台		●
心押台 （NCサーボ式）		–
チャックサイズ	inch	6+6
刃物台仕様		12角タレット （全ホルダ式） 標準	10角タレット （全ホルダ式）	15角タレット （全ホルダ式）	20角タレット （全ホルダ式）
最大加工径	mm	φ370		φ315	φ292
最大加工長さ	mm	565		550	565
棒材加工径 *1	mm	φ51
左主軸回転速度	min-1	6000
右主軸回転速度	min-1	6000
回転工具回転速度	min-1	6000
早送り速度	m/min	X : 30 / Z : 30 / Y : 10 / A : 30
左主軸用電動機 （30分/連続）	kW	11/7.5
右主軸用電動機 （30分/連続）	kW	11/7.5
回転工具用電動機 （S3 25%/連続）	kW	7.5/3.7
機械の高さ	mm	2300
所要床面の大きさ	mm	2800×2140 *2
機械質量	kg	6200

●：標準　　- ：設定なし
*1) 取り付けするチャック及びシリンダーによって、棒材加工径が変更になる場合があります。
*2) オイルパン、チップコンベアを含まない寸法です。

		TS-2000Y
右主軸台		–
心押台 （NCサーボ式）		●
チャックサイズ	inch	6
刃物台仕様		12角タレット （全ホルダ式） 標準	10角タレット （全ホルダ式）	15角タレット （全ホルダ式）	20角タレット （全ホルダ式）
最大加工径	mm	φ370		φ315	φ292
最大加工長さ	mm	565		550	565
棒材加工径 *1	mm	φ51
左主軸回転速度	min-1	6000
右主軸回転速度	min-1	–
回転工具回転速度	min-1	6000
早送り速度	m/min	X : 30 / Z : 30 / Y : 10 / A : 13
左主軸用電動機 （30分/連続）	kW	11/7.5
右主軸用電動機 （30分/連続）	kW	–
回転工具用電動機 （S3 25%/連続）	kW	7.5/3.7
機械の高さ	mm	2300
所要床面の大きさ	mm	2800×2070 *2
機械質量	kg	6000

●：標準　　- ：設定なし
*1) 取り付けするチャック及びシリンダーによって、棒材加工径が変更になる場合があります。
*2) オイルパン、チップコンベアを含まない寸法です。
