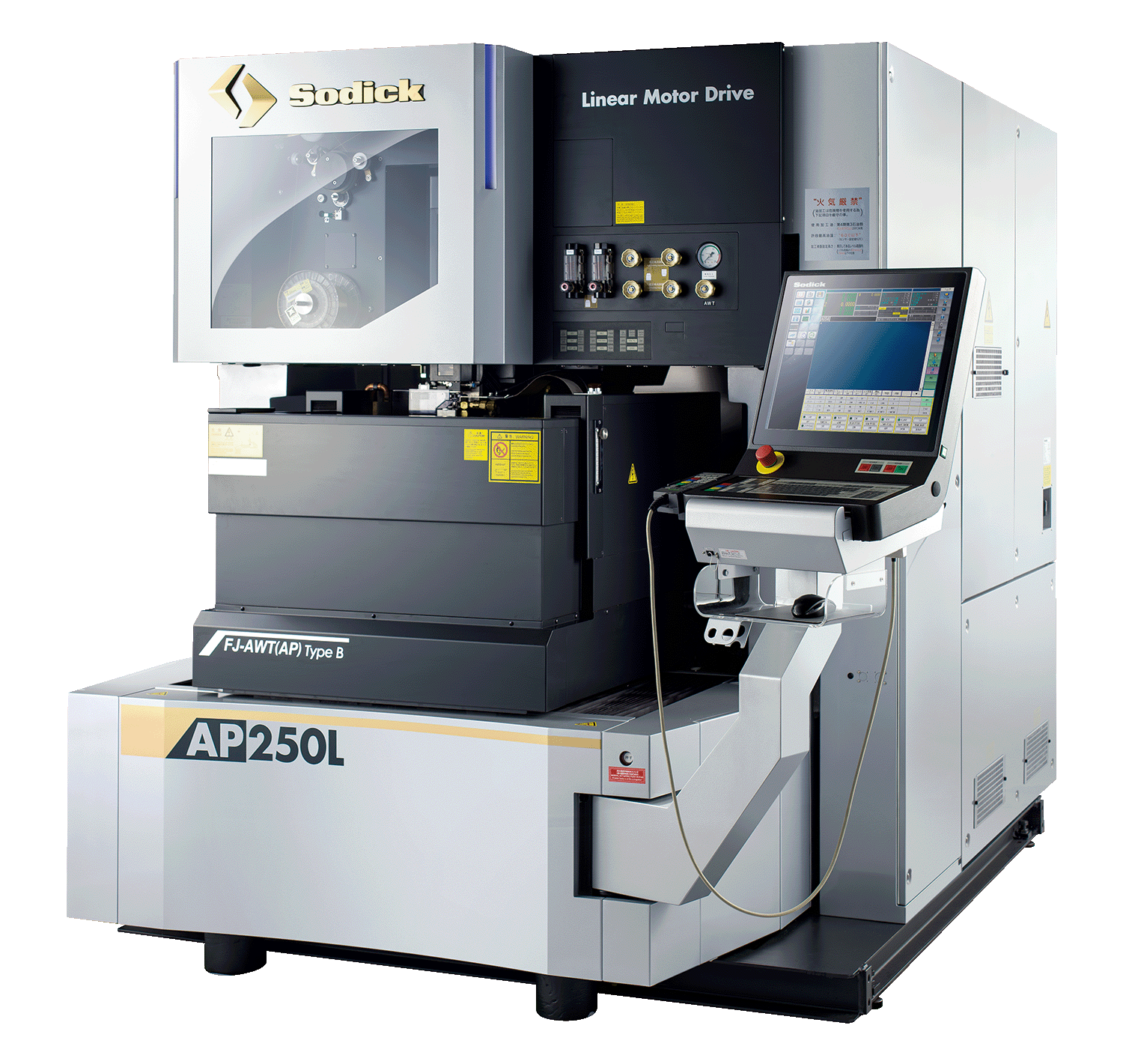

ワイヤ放電加工機

AP250L(oil)

ねじレス駆動および高剛性門型構造に最新のSPW電源を搭載
油加工液での高速加工を実現

※ 掲載の写真は実際と多少異なる場合があります。

特長

ねじレス駆動+門型構造

高速・高応答を実現するリニアモータ駆動、及び、低重心門型コラムを採用した事で、質量移動による機械変位を最小限に抑える事が可能となり、位置決め・加工精度が大幅に向上しました。また、高精度加工液冷却装置・空気循環システムなどの採用により、本機立ち上げ直後から安定した高精度加工が行えます。

新電源装置 & 高速加工

19インチ横型タッチパネルを搭載し、最新のマン・マシン・インターフェースで、さらに進化した見やすさ・使いやすさを提供します。また、油加工液での微細領域で高速性能を実現した「高速エコカットO-Plus」を搭載しています。

作業性・操作性向上

自動3面上下式加工タンク、コの字型ワークスタンドなどの採用により、段取り時の作業性が大幅に向上しています。また、操作パネルを本機から分離、バルブ・流量計などの操作部を集中配置しており、本機正面にて全ての作業が行えます。

製品仕様

加工タンク内寸法 幅×奥行 （mm）	895 x 740
各軸ストローク X×Y×Z (mm)	250 x 150 x 120
U×V軸ストローク (mm)	35 x 35
最大テーパ角度	±7°（板厚：100mm）
最大加工物寸法（噴流加工時） 幅×奥行×高さ (mm)	400 x 270 x 100
最大加工物質量（噴流加工時）（kg）	80
ワイヤ電極径(mm)	0.03 ～ 0.2 *1
ワイヤ張力(N)	3 ～ 18
最大ワイヤ送り速度(mm/sec)	250
床面からテーブル上面までの距離（mm）	1080
機械本体寸法 幅×奥行×高さ (mm)	1860 x 2515 x 2105 *2
機械据付寸法 幅×奥行 (mm)	2575 x 3505
機械本体質量（kg）	3730 *3
総電気容量	3相 50/60Hz 10 kVA
