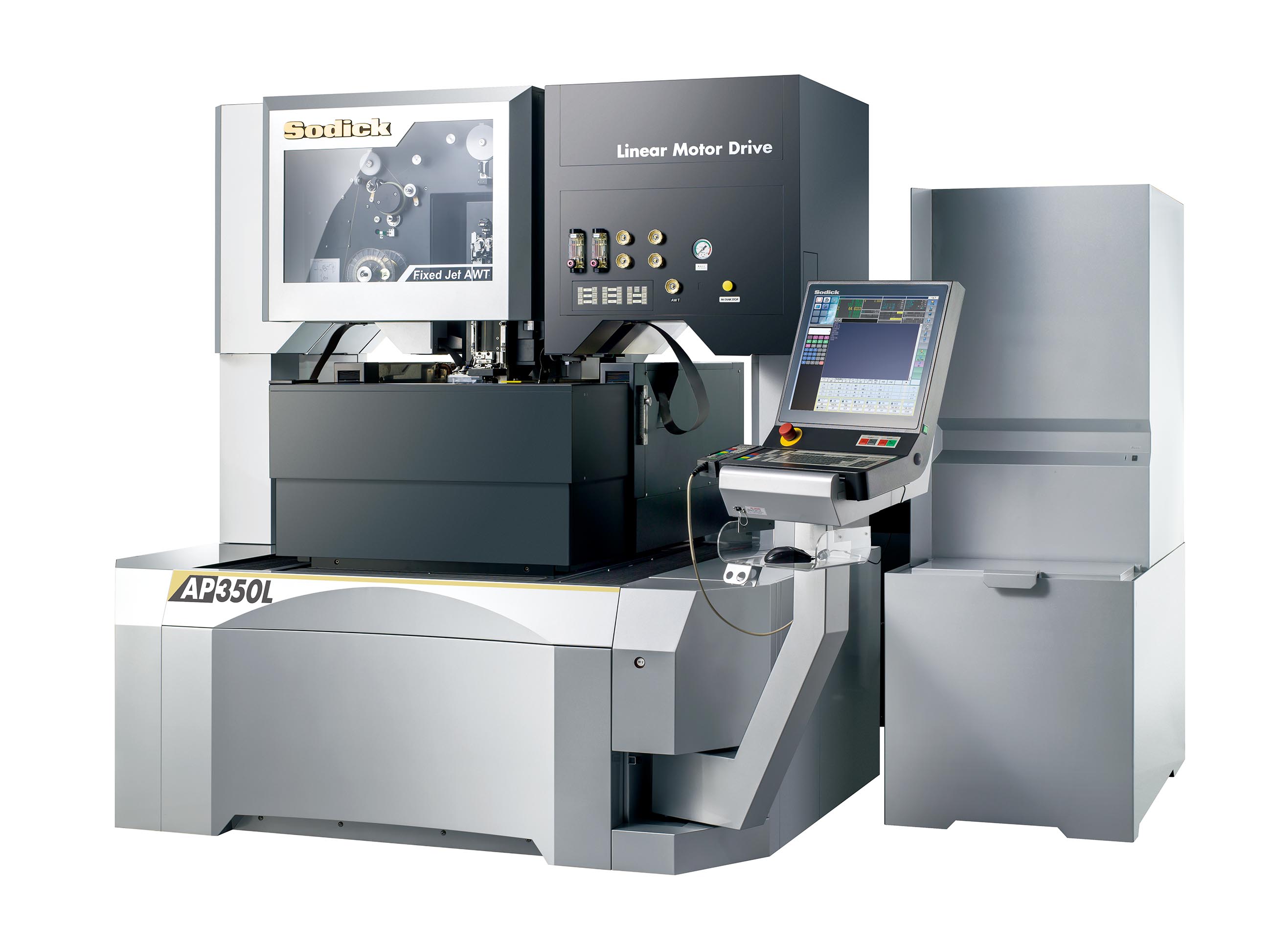

ワイヤ放電加工機

AP350L(oil)

微細・精密領域での、油仕様の加工性能を極め
モータコア・電気電子デバイス関連金型の多彩なニーズに応えます

※ 掲載の写真は実際と多少異なる場合があります。

特長

高剛性なシンメトリック門型構造

シンメトリック門型構造、アーム懸垂構造、絶縁ワークテーブルをはじめとするセラミックパーツ、高速・高応答を実現するリニアモータ駆動を採用することで、質量移動による機械変位を最小化しました。加工液冷却装置・空気循環システムにより、本機立ち上げ直後から安定した超精密加工が行えます。

標準搭載　超仕上げ＆高速加工回路

超仕上げ回路「SuperPIKAOil」により、優れた面粗さが得られ、金型や精密部品でのみがき工程が短縮できます。また「高速エコカットO-Plus」は、Rz1µm以下での、加工時間短縮とカット数の大幅削減を可能とします。ソディックの油加工液仕様ワイヤ放電加工機は、1981年の発売以来、多くの加工現場で活躍しています。

長時間自動運転

自動結線装置「FJ-AWT」は、気中・空中問わず高い結線率を誇り、長時間の連続自動運転をサポートします。また、自動3面上下式加工タンク、可動式の19型横型タッチパネルなど、段取り時の作業性やメンテナンス性が向上しました。Sodick-IoT「S-Viewer」による遠隔からの一括管理・分析が可能で、生産性向上をサポートします。

製品仕様

各軸ストローク X×Y×Z (mm)	350 x 350 x 120
U×V軸ストローク (mm)	35 x 35
最大テーパ角度	±7°（板厚：100mm）
最大加工物寸法（浸漬加工時） 幅×奥行×高さ (mm)	540 x 500 x 100
最大加工物質量（浸漬加工時）(kg)	100
ワイヤ電極径(mm)	0.05 ～ 0.25
ワイヤ張力(N)	3 ～ 25
最大ワイヤ送り速度(mm/sec)	250
床面からテーブル上面までの距離（mm）	1084
機械本体寸法 幅×奥行×高さ (mm)	1985 x 2095 x 2160
機械据付寸法 幅×奥行 (mm)	3705 x 3515 *1
機械本体質量（kg）	4650 *2
総電気容量	3相 50/60Hz 13 kVA
