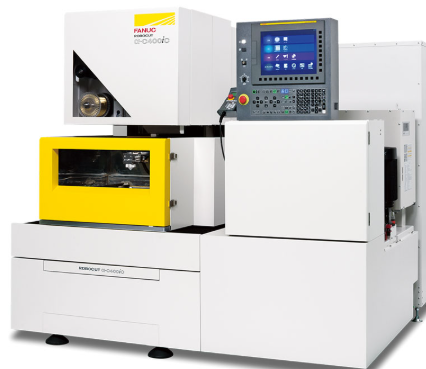

高信頼性 高性能ワイヤ放電加工機 FANUC ROBOCUT α-CiC series

ロボカットは、ファナック最新のCNCとサーボ技術を採用した高性能で信頼性の高い
ワイヤ放電加工機です。
高剛性の機械構造、最新の放電装置と制御により、部品加工から金型加工まで
高速・高精度な加工が可能です。



高い加工性能

高速、高精度、高品位加工を実現するため、機械構造、放電装置、および放電制御を
一新しました。

・機械剛性の強化により、機械各部の歪みを抑え、高精度な真円加工やピッチ加工を
実現しました。
・仕上げ加工電源SF3により、放電パルスの微細化と高周波化を実現し、面粗さを
向上しました。
・放電制御 iPulse3 により、コーナや段差部での加工条件と速度を最適化し、
加工性能を向上しました。



高い稼働率

高信頼性の自動結線AWF3により、長時間の連続無人運転が可能です。

・シンプルな構造の自動結線機構は保守性に優れ、高い結線率と長期にわたる高信頼性を
確保します。
・ワイヤ挿入時に先端を振動させるエアリトライにより、断線点や小径穴でも高い結線率を
実現します。
・ツインサーボワイヤ走行機構がワイヤの振動を抑え、ワイヤ張力を正確に制御します。

使いやすさ

優れた操作性を実現するファナック最新CNCを搭載し、使いやすさが一段と向上しました。

・高性能表示ユニットPANEL Ih Proにより、描画時間が従来より75％短縮しました。
・直感的な操作により、加工速度の調整の他、コーナやアプローチ形状の調整も
簡単に行えます。
・画面操作やプログラム編集時に便利な Undo/Redo機能を追加しました｡

主な仕様

機種別仕様表

機種	XYストローク [mm]	UVストローク [mm]	Zストローク [mm]		ワイヤ径 [mm]
α-C400iC	400×300	120×120	255		標準	φ0.1～0.3
					オプション	φ0.05～0.3
α-C600iC	600×400	200×200	標準	310	φ0.1～0.3
			オプション	410
α-C800iC	800×600	200×200	標準	310	φ0.1～0.3
			オプション	510

高精度回転テーブル
FANUC ROBOCUT CCR

軽量、コンパクトな高精度回転テーブルです。

商品仕様

寸法（奥行き / 幅 / 高さ）	170/155/130mm
本体質量	16kg
位置決め精度	16 sec.
繰り返し精度	±2 sec.
最大積載ワーク質量	40kg

生産・品質情報管理システム
FANUC ROBOCUT-LINKi

・ロボカットの稼働状況をリアルタイムで監視
・NCプログラムの高速転送

* 対応OS：Microsoft® Windows® 7 / 8 / 8.1 / 10
** メール機能を使用するには、プロバイダとの契約が必要です。
