高精密成型研削盤 MEISTER52/45

画像及び文章引用：「株式会社アマダマシナリー」

アマダマシナリー 研削盤 成型研削盤 高精密成型研削盤

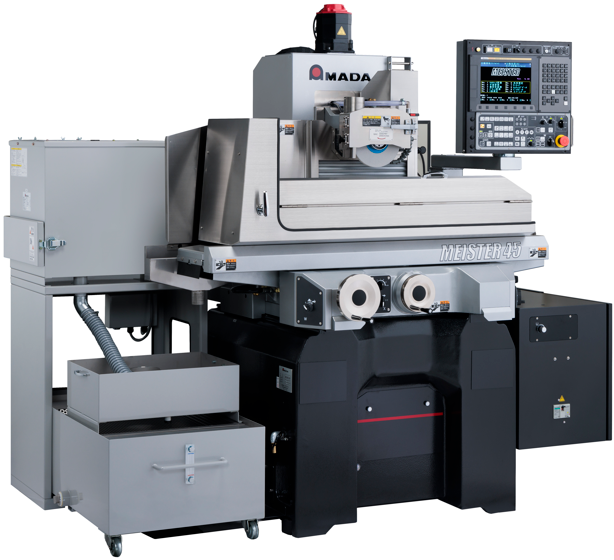

MEISTER-52/45

高精密成型研削盤

納入台数1000台以上の実績を持つ、サドルタイプの成型研削盤です。研削加工技術をオリジナルソフトに凝縮して、簡単操作を実現しました。

---

特長

■ 特長① テーブル左右高速反転

• 独自の位置決めスケールと独自の油圧サーボシステムにより、250 min^-1の高速反転精度を実現し、加工効率を大幅に向上します。

■ 特長② 光学式リニアスケールによる高精度位置決め

• 上下軸は分解能0.05 μmリニアスケール採用のフルクローズドフィードバックにより、高精度位置決めが可能です（MEISTER-V3はオプション）。

■ 特長③ 熱変位を考慮したフルカバー仕様

• 熱対称構造と環境変化に対応する断熱カバーを採用。さらにフルカバー仕様により作業の安全性を確保しました。

---

主な仕様

機種名	MEISTER-G3	MEISTER-V3
制御軸数	同時2軸＋左右1軸
標準チャックサイズ （長さ×幅×高さ）（mm）	400×200×100	350×150×100
移動量 （前後/左右/上下）（mm）	250/600/400	200/500/400
といしモーター容量（kW）	2.2
といしサイズ （外径×幅×内径）（mm）	φ205×6.4～ 25×φ31.75	φ205×15×φ31.75

---

主なオプション

• 芯なし円筒研削装置　CFG2-55
• 縦型ロータリードレッサー　VRD-125/VRD-125B
• 超硬用マグネットチャック　SM-C1810
• 超硬用マグネットチャック　SM-C1580
• 機上Rドレッサー　MRD-180
• ツインドレッサー　TD-100
