高精度CNC旋盤

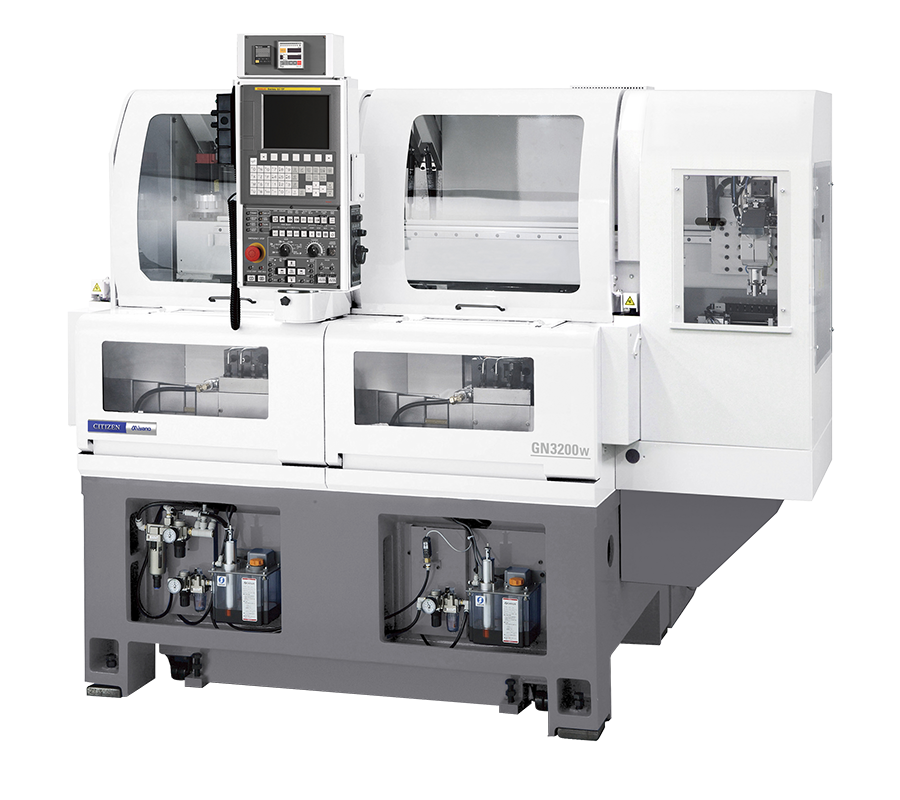

Miyano GN3200W

GN3200型 2台分の機能を1台に集約さらなる生産性の向上を実現

高精度・省スペース・高速ローダーのGN3200。この2台分の機能を1台に集約することで、生産性の向上を実現。さらに、機械間口は当社従来機種と比較して33％凝縮、所用床面積も27％削減と省スペース化にも成功しました。

• 1サドル、2サドルから選択できる高速ガントリーローダーと、IN/OUTストッカー等の周辺装置を組合せることにより様々な自動化のニーズに対応

製品仕様

型式			GN-3200W
加工能力&チャックシステム	パワーチャック	空圧	3″(4″) 精密チャック
	ダイヤフラムチャック	空圧	4″
	コレットチャック最大口径	静止型（パッド方式）	ø35 mm
		引型（パッド方式）	ø40 mm
	最大加工長さ		50 mm
主軸	主軸数		2
	主軸モーター 15分/連続	L/Rスピンドル	2.2/1.5 kW
	主軸回転速度範囲	L/Rスピンドル	80～8,000 min-1
刃物台	刃物台数		2
	刃物台の形式		水平リニアタレット
	角バイトのシャンク高さ		□10 mm、□12 mm、□16 mm
	穴工具シャンク部の直径		ø20 mm
	刃物台移動量	X1軸、X2軸	180 mm
		Z1軸、Z2軸	200 mm
機械の大きさ	機械の高さ		1,600 mm
	主軸中心高さ		875 mm
	所要床面積（間口×奥行き）		1,400 mm×1,477 mm
	質量		2,650 kg
