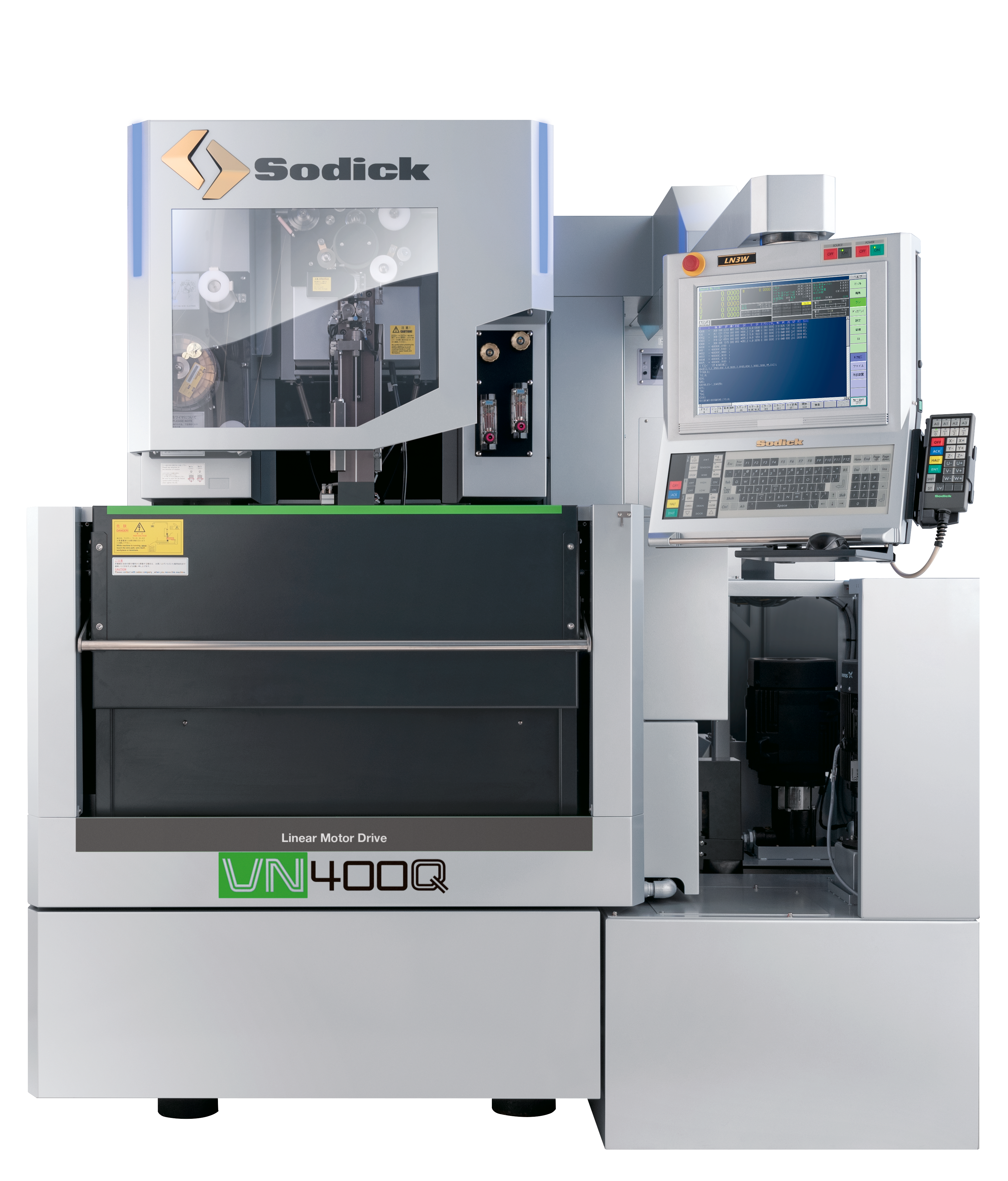

VN400Q

医療・航空宇宙分野の高精度部品加工、金型加工に対応
リニアモータ駆動 ワイヤ放電加工機のエントリーモデル

※ 掲載の写真は実際と多少異なる場合があります。

特長

4軸リニアモータ駆動

XYUVの4軸に自社開発・製造の高性能リニアモータを採用。従来駆動方式（ボールねじ方式）では不可能とされてきた、バックラッシのない正確な軸移動を、半永久的に維持します。リニアモータの特長である高応答、高追従性は正確な位置制御と加工時の優れた放電特性を発揮します。

ワンランク上の標準性能

ソディックの最先端技術である、テンションサーボ機能、自動ワイヤ結線装置、精密熱変位補正機能、加工板厚の変化への自動対応機能、セラミックスタンドなどをすべて標準搭載しました。
また、加工支援システム「Heart-NC」は、簡単プログラム作成機能により、初心者でも様々な形状が容易に加工できます。

速度向上&消費電力削減

新型「LN3W/LP3W 電源」を搭載し、従来比5～15％の浮き加工速度向上を実現しました。
また、加工液の流量を監視し、流量に応じてポンプを適切に動かすことで余分なエネルギを抑え、消費電力を従来比20％低減しました。

製品仕様

加工タンク内寸法 幅×奥行 （mm）	860 x 740
各軸ストローク X×Y×Z (mm)	400 x 300 x 230
U×V軸ストローク (mm)	90 x 90
最大テーパ角度	± 15° (板厚：120 mm)
最大加工物寸法（噴流加工時） 幅×奥行×高さ (mm)	830 x 700 x 225
最大加工物寸法（浸漬加工時） 幅×奥行×高さ (mm)	830 x 700 x 215
最大加工物質量（噴流加工時）（kg）	500
最大加工物質量（浸漬加工時）(kg)	500
ワイヤ電極径(mm)	φ0.1 ～ φ0.3
ワイヤ張力(N)	3 ～ 23
最大ワイヤ送り速度(mm/sec)	420
床面からテーブル上面までの距離（mm）	970
機械本体寸法 幅×奥行×高さ (mm)	2070 x 2920 x 2135（標準配置） *1
機械据付寸法 幅×奥行 (mm)	2750 x 3785（標準配置） *2
機械本体質量（kg）	2920 *3
総電気容量	3相　50/60Hz　11.5 kVA
