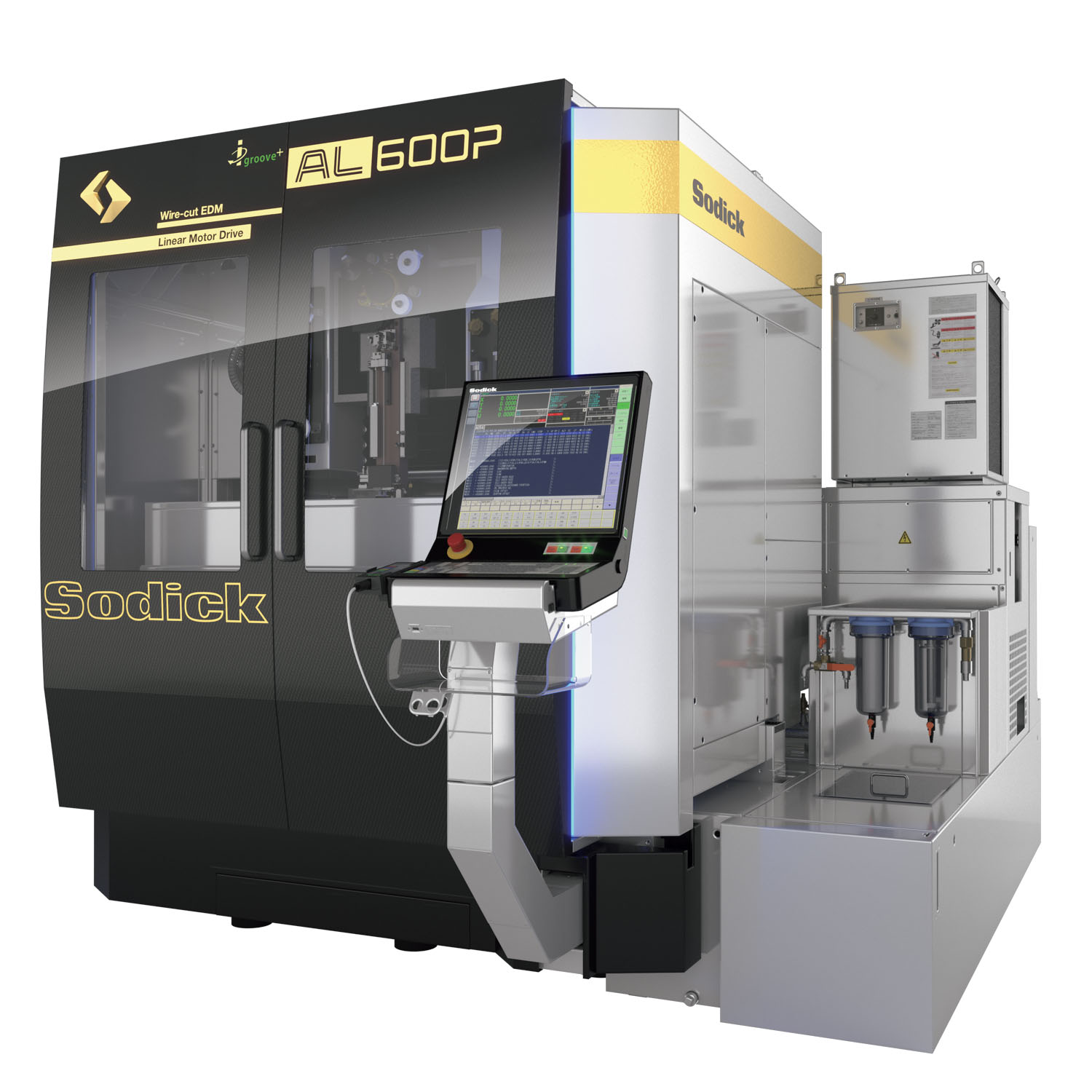

AL600P “i Groove + Edition”NEW

新開発 Digital HF制御、ワイヤ回転機構、省エネポンプ
高精度化が加速する順送プレス金型などに最適な超精密プレミアムモデル

※ 掲載の写真は実際と多少異なる場合があります。

特長

超精密プレミアム仕様で、徹底的な高精度を追求

機械の加工・組立・調整において超高精度を追求しました。また、超高精度ローラガイドを採用したことで高剛性化を実現しました。
CFRP製ドアを標準装備するとともに、高性能インバータクーラによる温度管理まで、加工精度に影響を与える全ての要因において徹底的に精度を追及しました。

加工速度向上

新開発のDigital HF制御を採用しました。
ワイヤ加工中の状態を常にデジタル監視し、最適な放電状態を維持することで、加工速度向上と加工精度向上を同時に実現します。
加工中の放電状態を常にモニタリングすることで、水質の変化や、板厚の変化があっても、常に安定した加工が行えます。
また、コーナ部においても、ダレなどが発生しません。

ワイヤ消費量＆電力消費量削減

ワイヤ回転機構（i groove）は常に無消耗のワイヤ面で仕上げ加工することができ、ワーク上面から下面まで均一な加工が可能です。
高板厚の仕上げ加工時のスジ、ムラを低減しながら、ワイヤ消費量も削減します。
また、サービスタンクに新開発の省エネポンプ・システムを採用しており、電力消費量を削減しました。
NC装置のガジェット「Eco Collections」により、 ランニングコスト の集計表示や循環液省エネ制御の設定へ簡単にアクセスでき操作性を向上しました。

製品仕様

加工タンク内寸法 幅×奥行 （mm）	1050 x 710
各軸ストローク X×Y×Z (mm)	600 x 400 x 350
U×V軸ストローク (mm)	150 x 150
最大テーパ角度	±25°(板厚：130mm)
最大加工物寸法（噴流加工時） 幅×奥行×高さ (mm)	800 x 570 x 340
最大加工物寸法（浸漬加工時） 幅×奥行×高さ (mm)	800 x 570 x 280
最大加工物質量（噴流加工時）（kg）	1000
最大加工物質量（浸漬加工時）(kg)	1000
ワイヤ電極径(mm)	0.05 ～ 0.3 *1
ワイヤ張力(N)	3 ～ 23
最大ワイヤ送り速度(mm/sec)	420
床面からテーブル上面までの距離（mm）	995
機械本体寸法 幅×奥行×高さ (mm)	2575 x 2960 x 2345
機械据付寸法 幅×奥行 (mm)	3860 x 4245
機械本体質量（kg）	4600
総電気容量	３相 50/60 Hz　通常使用時：9 kVA　最大使用時：13 kVA *2
