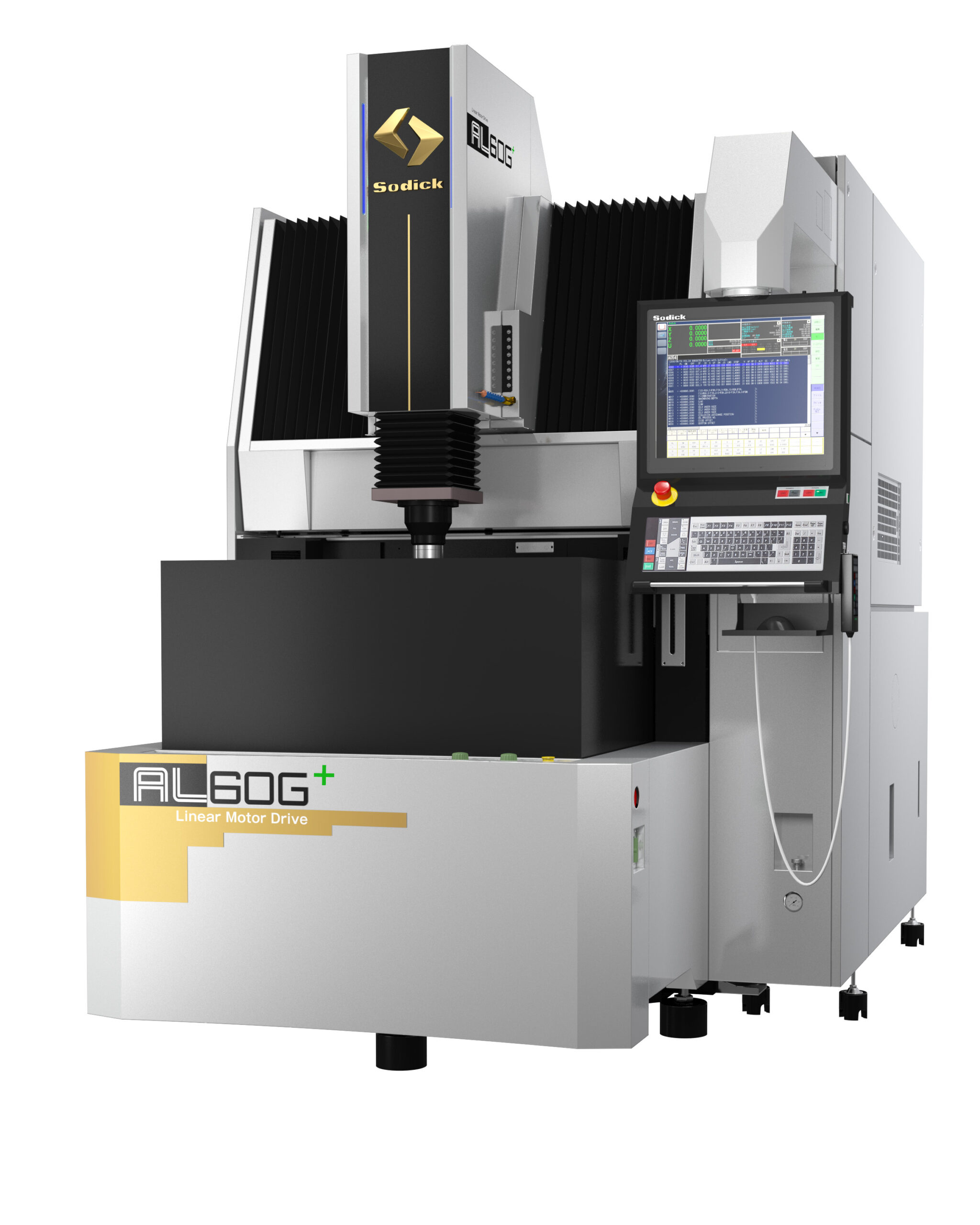

AL60G+NEW

高速、高精度、高品位加工と省エネを両立
精密金型加工、精密部品加工をサポートする精密形彫り放電加工機

※ 掲載の写真は実際と多少異なる場合があります。

特長

ポンプ消費電力を約30％削減

形彫り放電加工では加工液処理系に用いられる電力が大きく、約60%を占めています。 形彫り放電加工機「AL+シリーズ」では加工液の噴流・循環・送液ポンプの制御をリアルタイムに自動で最適化し、消費電力量を30％削減しました。

熱変位量50%低減を実現する精密熱変位補正機能を標準搭載

自社開発・製造の高出力リニアモータを搭載しており、高速かつ高応答な加工を実現します。 また、最新の CAE 解析技術にて最適に設計された高剛性機械構造を採用し、精密熱変位補正機能「TH COM」を標準搭載することにより従来機と比較して熱変位量50％削減を実現しました。

電極消耗の抑制、多彩な加工面質を自在にコントロール

最新の放電制御技術「アークレス４」回路を搭載し、さらなる高速化、極限までの電極消耗抑制、梨地から鏡面までの多彩な加工面質の実現など、形彫り放電加工機のパフォーマンスが飛躍的に向上しています。また、初心者でも簡単に加工プログラムが作成できる加工アシスト機能（AI条件アドバイザ）「LN Pro AI」を標準で搭載しています。

製品仕様

各軸ストローク X×Y×Z (mm)	600 x 420 x 370
最大懸垂質量（kg）	50
最大加工物質量（kg）	1500
機械本体寸法 幅×奥行×高さ (mm)	1740 x 2785 x 2570 *1
