高速、高精度、高効率小型切削加工機

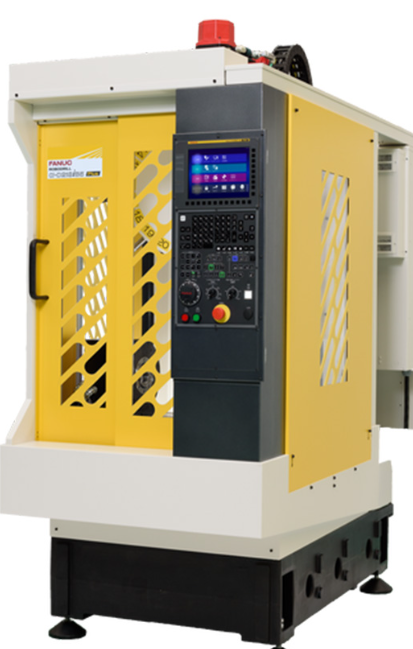

FANUC ROBODRILL α-DiB Plus series（標準仕様／高性能仕様）

FANUC ROBODRILL α-DiB Plusシリーズ（標準仕様／高性能仕様）は、主軸30番の高速、
高精度、高効率小型切削加工機です。
高性能仕様では、機構部の一新により加工領域の拡大とさらなるサイクルタイムの短縮を
実現しています。



標準仕様

α-D21SiB5 Plus
α-D14SiB5 Plus
α-D21SiB Plus
α-D14SiB Plus

α-D21MiB5 Plus
α-D14MiB5 Plus
α-D21MiB Plus
α-D14MiB Plus

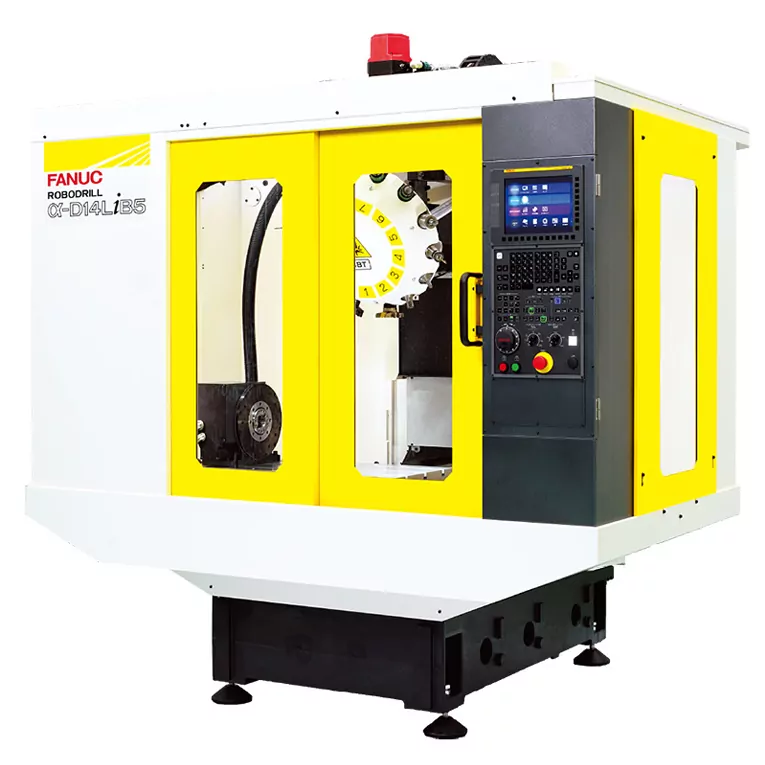

α-D21LiB5 Plus
α-D14LiB5 Plus
α-D21LiB Plus
α-D14LiB Plus

		移動量 [mm]			制御装置
X軸		300	500	700
Y軸		300+100	400
Z軸		330
工具本数	21本	α-D21SiB5 Plus	α-D21MiB5 Plus	α-D21LiB5 Plus	Series 31i-B5 Plus
	14本	α-D14SiB5 Plus	α-D14MiB5 Plus	α-D14LiB5 Plus
	21本	α-D21SiB Plus	α-D21MiB Plus	α-D21LiB Plus	Series 31i-B Plus
	14本	α-D14SiB Plus	α-D14MiB Plus	α-D14LiB Plus



高性能仕様

α-D21SiB5_ADV Plus
α-D14SiB5_ADV Plus
α-D21SiB_ADV Plus
α-D14SiB_ADV Plus

α-D28MiB5_ADV Plus
α-D21MiB5_ADV Plus
α-D14MiB5_ADV Plus
α-D28MiB_ADV Plus
α-D21MiB_ADV Plus
α-D14MiB_ADV Plus



α-D28LiB5_ADV Plus Y500
α-D21LiB5_ADV Plus Y500
α-D14LiB5_ADV Plus Y500
α-D28LiB_ADV Plus Y500
α-D21LiB_ADV Plus Y500
α-D14LiB_ADV Plus Y500

		移動量 [mm]			制御装置
X軸		300	500	700
Y軸		300+100	400	500
Z軸		400
工具本数	28本	–	α-D28MiB5ADV Plus	α-D28LiB5ADV Plus Y500	Series 31i-B5 Plus
	21本	α-D21SiB5ADV Plus	α-D21MiB5ADV Plus	α-D21LiB5ADV Plus Y500
	14本	α-D14SiB5ADV Plus	α-D14MiB5ADV Plus	α-D14LiB5ADV Plus Y500
	28本	–	α-D28MiBADV Plus	α-D28LiBADV Plus Y500	Series 31i-B Plus
	21本	α-D21SiBADV Plus	α-D21MiBADV Plus	α-D21LiBADV Plus Y500
	14本	α-D14SiBADV Plus	α-D14MiBADV Plus	α-D14LiBADV Plus Y500

強力な主軸ラインアップ

加工対象に応じて最適な主軸を選択できます。

主軸仕様	最高回転数	特長
標準主軸	10000 min-1	幅広い加工分野に対応可能
高トルク主軸		瞬時最大トルク100N·mで、鉄部品の加工に最適
高加速主軸		高速域の出力に優れ、アルミ部品の高能率加工に最適
タッピング主軸	12000 min-1	加減速度を追求し、軽切削ハイサイクル加工に最適
高速主軸	24000 min-1	金型や小物部品などの、小径工具による高速加工に最適

出典：「ファナック株式会社」公式サイト(https://www.fanuc.co.jp)
