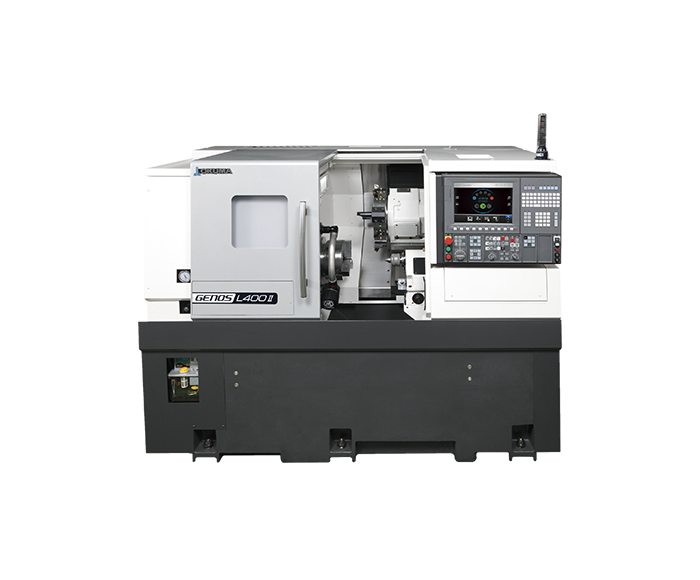

1サドルCNC旋盤 GENOS LⅡseries GENOS L400Ⅱ

画像及び文章引用：「オークマ株式会社」ウェブサイト

搭載されている知能化技術

アンチクラッシュシステム

加工ナビ

GENOS LⅡ series

旋削に特化し、量産に適したコンパクト旋盤。高精度で安定した加工とコンパクトなボディが高い生産性を実現。

生産性を向上

• コンパクト・高速動作で生産性アップ

  各軸の送り速度を従来機よりアップし、生産性を向上。
  設置幅1,400mm（GENOS L250Ⅱ）の高剛性構造が、強力切削時の負荷を支え、高い生産性を提供します。



• 旋削刃物台

  刃物台仕様
  刃物台にはV8、V12刃物台を用意しました。
  ø32mmまでのボーリングバーが取付可能です。



あらゆる現場での使いやすさを徹底追求

• 寄付きの良い機械構造

  機械前面から主軸中心まで260mmと、主軸への寄付きがよく、オペレータの作業負担を軽減します。機械の高さは1,620mmと低く、他の機械や作業者の様子を容易に把握できます。



• 抜群の切粉処理

  切粉排出口を従来機比較で1.8倍に拡大。切粉の堆積を最小限に抑えます。清掃の頻度を少なくして、稼働時間を最大化します。



• 油圧心押台

  高剛性・低心高の油圧心押台が強力・高精度加工をサポートします。



• クーラントタンクのメンテナンスを簡単に

  別置式のクーラントタンクにより、コンベヤを外すことなくタンクのみを引出し、清掃が可能です。また、メンテナンススペース内で洗浄が可能で、最小限のスペースに設置可能です。



量産ラインもコンパクトに

1マシン1ローダからライン展開まで 最適なシステム構成を実現

最適の自動化レイアウト

加工タクト、加工内容、ワークの流れ、フロアスペースなどに応じて、1マシン1ローダから多数台のライン展開まで優れた拡張性を発揮します。
各種ワークテーブルをはじめ、反転装置、機外計測など豊富な周辺装置で最適なシステムを構成できます。

基本情報

項目	単位	GENOS L250Ⅱ	GENOS L400Ⅱ
標準チャックサイズ	inch	8	10
最大加工径	ømm	280	390
最大加工長	mm	290、500	500、1,100
主軸回転速度	min-1	3,000	3,000
刃物台形式		V8	V8
主電動機	kW	11/7.5/7.5（10分/30分/連続）	11/7.5（30分/連続）
機械の大きさ （W×D×H）	mm	1,482※×1,843×1,620 2,076×1,852×1,620	2,280×1,860×1,791 3,537×2,453×2,057

※シリンダカバー含まず
