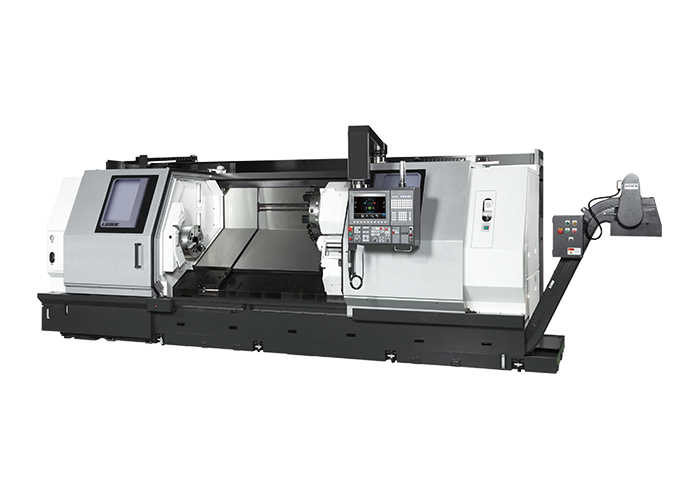

1サドルCNC旋盤 LB35Ⅲ

画像及び文章引用：「オークマ株式会社」ウェブサイト

時代の要請に応える、
大型1サドルCNC旋盤
1サドルCNC旋盤
LB35Ⅲ

高速重切削に応える高剛性主軸

• 3点支持の軸受けで安定した強力切削を実現
  （複列円筒コロ軸受け＋高速組み合わせアンギュラ玉軸受け）
• 熱変位を抑えるハウジング冷却
• 切削液が主軸軸受に侵入しない独自の構造（ラビリンス機構）

•

•

スピーディな機械動作で生産効率をさらに向上

高い加工能率を生み出すV12複合刃物台
全ステーションに、L（旋削）、M（ミーリング）工具取付け可能

• LB35Ⅲ（M)、LB45Ⅲ（M）VDI仕様

  クイックチェンジツーリングシステム（VDI）を採用



• LB45Ⅲ（MY）ラジアルツーリング仕様

  高出力・高トルクモータで強力ミーリングを実現



• 機械動作の高速化が非切削時間を短縮

  • 0.3秒/1インデックスの高速タレット旋回（LB35Ⅲ）
    アンバランスツーリングにも影響されない旋回スピード
    ※LB45Ⅲは0.7秒/1インデックス
  • X軸：15m/min、Z軸：20m/minの高速早送りで非切削時間をさらに短縮
    バックラッシュレスのX軸ダイレクトドライブ機構を採用

• 強力重切削も楽にこなす強力クランプ

  • 大径カップリング（LB35Ⅲ:ø354、LB45Ⅲ：ø460）を使った強力油圧クランプの刃物台
  • 工具干渉の少ない大形刃物台
    （対辺LB35Ⅲ:570mm、LB45Ⅲ：700mm）採用
  • サーボモータを使用したNC刃物台

高い寸法安定性が確かな加工を実現

経時加工寸法変化 ø17μm（LB35Ⅲ実績値）
室温変化時の高い寸法安定性はもちろんのこと、オークマのサーモフレンドリーコンセプトは、機械の立ち上げ時や加工再開時にも高い寸法安定性を実現します。熱変位を安定させるための暖機運転時間を短縮し、加工再開時の寸法修正の負担軽減を図れます。

豊富なバリエーション

• Y軸機能で工程集約
  複雑形状ワークもワンチャッキング加工
  （LB45Ⅲ MY仕様）

  • ダブルスライド方式による高精度・広範囲なY軸ストロー クにより、多彩なミーリング加工に対応
  • ワンチャッキングでの工程集約を実現



• シャフト加工に最適なビルトイン心押台

  • 高剛性のビルトイン方式を標準採用。
    クイル径 LB35Ⅲ:ø120mm、LB45Ⅲ：ø130mm
    心押台ビルトイン MT.No5



基本情報

項目	単位	LB35Ⅲ	LB45Ⅲ
標準チャックサイズ	inch	12	15
最大加工径	ømm	460	660
最大加工長	mm	850、1,500、2,000	1,000、2,000、3,000、4,000
主軸回転速度	min-1	3,200	2,800
刃物台形式		V12	V12
主電動機	kW	30/22（30分/連続）	37/30（30分/連続）
機械の大きさ （W×D×H）	mm	4,015×2,663×2,210、4,885×2,663×2,325、5,910×2,663×2,325	4,260×3,358×2,587、5,760×3,358×2,617、7,010×2,920×2,505、8,570×3,181×2,545
仕様展開		M	M、MY
