1サドルCNC旋盤 LB4000 EX Ⅱ/Ⅲ



“温度変化を受け入れる” 独自の考え方

一般的な工場環境で高精度を実現

加工物は「機械周囲の温度変化」「機械から発生する熱」「加工で発生する熱」により、
その加工精度が大きく変化します。
サーモフレンドリーコンセプトは、“温度変化を受け入れる”という独自の考え方により、
お客様が特別な対策を施すことなく、一般的な工場環境で高精度を実現します。

高精度・高生産性と脱炭素・省エネの両立

オークマは、自律的に高精度とエネルギー消費量削減を両立し高生産性を実現する工作機械を「Green-Smart Machine」と命名し、この「Green-Smart Machine」で、お客様とともに世界の製造業が抱える社会課題の解決に貢献していきます。

高精度

全身、高精度仕様。
抜群の寸法安定性が高精度部品の安定加工と長時間安定稼働を実現

独自の構造設計と熱変位制御技術により、驚異的な加工精度を実現する
知能化技術「サーモフレンドリーコンセプト」。
わずらわしい寸法補正や暖機運転から解放され、長時間連続加工、複合加工、サブ主軸による
表裏加工、さらにＹ軸加工でも抜群の寸法安定性を発揮します。

機械が自律的に高精度を安定維持する知能化技術
サーモフレンドリーコンセプト

経時加工寸法変化（実績値）

ø5μm / 室温 8℃ 変化

※LB3000 EX Ⅲ（L仕様）切削加工

※記載のデータは実績値であり、仕様、工具、加工条件などによって 記載のデータが得られないことがあります。

高生産性

強力加工と俊敏な機械動作で生産性向上

強力モータ搭載	LB3000 EX Ⅲ	LB4000 EX Ⅲ
主軸サイズ	軸受内径ø120mm （貫通穴ø80mm）	軸受内径ø140mm （貫通穴ø91mm）
主軸回転速度	5,000min-1	4,200min-1
最大出力	22kW	30kW

加工能力	LB3000 EX Ⅲ	LB4000 EX Ⅲ
切削加工能力 （ワーク材質 S45C）	4.4mm2〈実績例〉	6.3mm2〈実績例〉

高速化	LB3000 EX Ⅲ	LB4000 EX Ⅲ
早送り速度	X：30m/min 従来機比20％UP
	Z：30m/min

クラス最高のミーリング性能、高速動作と高精度化

強力モータ搭載	LB3000 EX Ⅲ	LB4000 EX Ⅲ
M主軸回転速度	6,000min-1	6,000min-1
最大出力	7.1kW	7.5kW
最大トルク	40.4N・m	58.1N・m

加工能力	LB3000 EX Ⅲ	LB4000 EX Ⅲ
ミーリング加工能力 （ワーク材質：S45C）	200cm3/min〈実績例〉

高速動作	LB3000 EX Ⅲ	LB4000 EX Ⅲ
刃物台旋回時間	0.1sec/1 インデックス	0.2sec/1 インデックス
回転工具主軸 発停時間	0.3sec （6,000min-1）	0.4sec （6,000min-1）
M-M切替時間	0.7sec	1.5sec

自動化

類似部品の量産加工に最適なセルローダ

・類似部品の量産加工を得意とする
・機械前面での作業が可能
・短時間で着脱が行え、短いタクトタイムで加工が可能

コンパクトでフレキシブルな省人化セル
LB3000 EX Ⅲ ARMROID

・既存のスペースでの自動化が可能
・生産の状況によって自動/手動運用を切り替え可能

汎用性が高く、異形、多種ワークに広く対応
自立型多関節ロボット

・汎用性が高く、異形、多種ワークに広く対応
・周辺機器のレイアウトを自由に設定可能
・旋盤とマシニングセンタ等、異機種間での受け渡しが可能

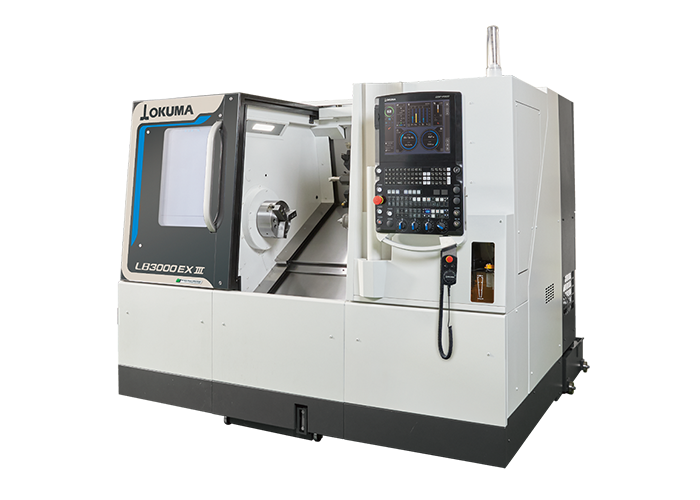

写真はLB3000 EX Ⅲ

柔軟性のある生産を実現
豊富な周辺機器

工程連結に欠かせないワーク反転装置などで生産ラインの自動化・省力化を支援

OSP
お客様の「ものづくりDX」を実現する新世代CNC

新世代CNC　

生産性の向上と安定生産

機電情知融合のオークマならではの、機械制御や加工動作を忠実に再現する
高度な「デジタルツイン」を構築し、新たな価値創造を実現します。
そして、お客様の加工ノウハウを活かせる操作性、高速・高精度な加工を実現する制御技術、
高精度・高生産と環境対応を両立する脱炭素ソリューションと、脅威を増すサイバー攻撃に
対する強固なセキュリティ機能で、生産性の向上と安定生産に貢献します。

・機械と加工を忠実に再現するデジタルツイン革新
・高速・高精度な加工を実現する加工革新
・初心者でも超簡単、スマートなオペレーション操作性の革新
・環境負荷低減に向けた脱炭素ソリューション
・サイバーレジリエンスを高める強固なセキュリティ



15インチ操作パネル

基本情報

項目	単位	LB3000 EX Ⅲ	LB4000 EX Ⅲ
標準チャックサイズ	inch	8	10
最大加工径	ømm	410	480
最大加工長	mm	500、1,000、1,300	750、1,500、2,150
主軸回転速度	min-1	5,000	4,200
刃物台形式		V12	V12
主電動機	kW	22/15（30分/連続）	30/22（30分/連続）
機械の大きさ （W×D×H）	mm	2,340×1,899×1,770 3,420×2,083×1,820 4,344×2,083×1,820	3,100×2,059×1,955
仕様展開		M, W, MY, MW, MYW	M, MY, MW, MYW

※M：ミーリング仕様、W：サブ主軸仕様、Y：Y軸仕様

出典：「オークマ株式会社」公式サイト (https://www.okuma.co.jp/)」
