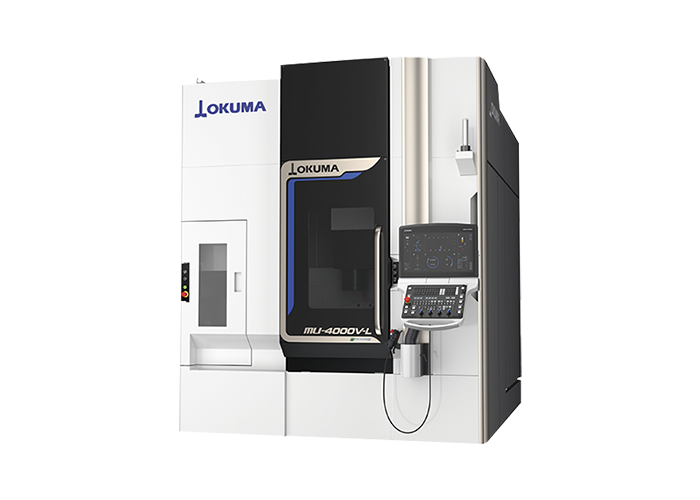

5軸制御立形マシニングセンタ MU-V series MU-4000V

画像及び文章引用：「オークマ株式会社」ウェブサイト

搭載されている知能化技術

サーモフレンドリーコンセプト

アンチクラッシュシステム

ファイブチューニング

加工ナビ

サーボナビ

高精度、使い易さ、コンパクトを追求した「トラニオンテーブル」

トラニオンテーブルのB軸には剛性が高く高速駆動に適したローラギヤカム、C軸には低回転時でも高いトルクを発生するダイレクトドライブモータを採用し、高速・高精度な加工を可能としています。

高速動作

• B軸：50min^-1

• C軸：

  120min-^-1（標準仕様）
  1,200min^-1（特別仕様）〈旋削モード時〉

割出し精度（実績値）

• B軸割出し精度/繰り返し精度：±1.78秒/±0.50秒
• C軸割出し精度/繰り返し精度：±2.26秒/±0.12秒

※記載のデータは実績値であり、精度を保証するものではありません。

深慮設計から生まれた使い易い5軸加工機

対象ワークに対する十分な動作範囲

最大ワーク径ø500mm、最大ワーク高さ400mmの十分な加工領域を確保し、テーブルを様々な角度に傾斜させた状態でも、ワークの端 まで工具が届くため、広範囲な5軸加工が可能です。
トラニオンがスイングしたままでも工具交換が出来るので、サイクルタイムの削減や加工精度の向上につながります。

広い加工エリア

• 旋回範囲：B軸 ＋90～ー120度、C軸 360度（無限回転）
• 最大積載質量 300kg
• 最大ワークサイズ：ø500×高さ400mm

大きなX軸移動量で、最大ワーク径（ø500）の外周加工が可能です

• 最大ワークも余裕で加工



• 切削時の刃先の視認性も抜群



• 寄り付きの良さが、オペレータの負担を軽減

  トラニオンの軸方向からアプローチすることで、テーブル中心までが515mmという良好な寄り付きを実現。
  主軸への寄り付きも良好で、加工準備作業時のオペレータの負担を軽減し、作業効率アップを図ります。



• 加工状態の視認性を向上

  120度傾いたワーク状態が確認できるBC軸テーブル構造と正面ドアの大型窓。さらに、加工室内を明るく照らす、ちらつきの少ないLED照明の採用で、加工状態の視認性を向上しています。



ハイスペックな基本性能が高能率加工を実証

高出力モータで高い切削能力を発揮

主軸には、最大トルク199N・mのモータを採用し、高能率加工で加工時間の短縮を可能にします。
また、旋削主軸には高トルクダイレクトドライブモータを採用して、高い旋削能力を発揮します。

• 標準主軸

  • 主軸回転速度 15,000min^-1（旋削仕様時 12,000min^-1）
  • 最大出力 22/18.5kW（10分/連続）
  • 最大トルク 199/146N・m（5分/連続）



• 旋削主軸（特別仕様）

  • テーブル（旋削主軸）回転速度 1,200min^-1
  • 最大出力 15/10kW（15分/連続）
  • 最大トルク 477/318N・m（15分/連続）



基本情報

項目	単位	MU-4000V
テーブルサイズ	mm	ø400
主軸回転速度	min-1	15,000
工具収納本数	本	32
主電動機	kW	22/18.5（10分/連続）
機械の大きさ （W×D×H）	mm	2,399×3,248×2,950
仕様展開		L

※L：旋削仕様
