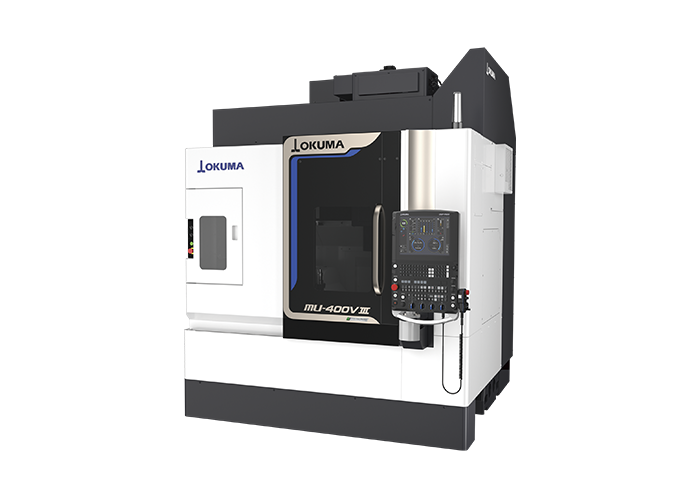

5軸制御立形マシニングセンタ MU-VⅢ series MU-400V Ⅲ

工程集約で生産性を向上

高精度と脱炭素化、省スペースと大きな加工エリア
それぞれを両立した5軸制御立形マシニングセンタ

高精度、高生産性とCO₂排出量削減の両立

オークマは、自律的に高精度とエネルギー消費量削減を両立し
高生産性を実現する工作機械を「Green-Smart Machine」と命名し、
「Green-Smart Machine」で、お客様とともに世界の製造業が抱える
社会課題の解決に貢献いたします。

高剛性構造による高い加工能力で、
多品種少量から量産まで幅広く対応

広い加工エリア

立形マシニングセンタと同等のコンパクトスペースに、
クラス最大の加工エリアで、ø700mmの大型ワークも高能率に5軸加工できます。

画像はMU-500V Ⅲ

加工能力（実績値）

主軸15,000min^-1 （No.40）広域主軸（特別仕様） 被削材：S45C

工具	主軸回転速度 min-1	切削速度 m/min	送り速度 mm/min	切削幅 mm	切込量 mm	切削量 cm3/min
ø80正面フライス 8枚刃	895	225	3,000	56	3	504
ø20エンドミル 7枚刃（超硬）	4,000	251	8,400	4	20	672
ø63 スローアウェイドリル	720	143	108	–	–	–
タップ M30P3.5	255	24	893	–	–	72%（主軸負荷）

OSP

お客様の「ものづくりDX」を実現する新世代CNC

新世代CNC　

生産性の向上と安定生産

機電情知融合のオークマならではの、機械制御や加工動作を忠実に再現する
高度な「デジタルツイン」を構築し、新たな価値創造を実現します。
そして、お客様の加工ノウハウを活かせる操作性、高速・高精度な加工を実現する
制御技術、高精度・高生産と環境対応を両立する脱炭素ソリューションと、
脅威を増すサイバー攻撃に対する強固なセキュリティ機能で、
生産性の向上と安定生産に貢献します。

機械と加工を忠実に再現するデジタルツイン革新
高速・高精度な加工を実現する加工革新
初心者でも超簡単、スマートなオペレーション操作性の革新
環境負荷低減に向けた脱炭素ソリューション
サイバーレジリエンスを高める強固なセキュリティ



 15インチ操作パネル

ホーム画面

基本情報

項目	単位	MU-400V Ⅲ	MU-500V Ⅲ
テーブルサイズ	mm	ø400	ø500
主軸回転速度	min-1	15,000 [8,000、20,000、35,000]	8,000 [15,000、20,000、35,000]
工具収納本数	本	20 [32、48、64、98、132、166、200、234、268] ※
主電動機	kW	11/7.5 [22/18.5、30/22、15]（10分/連続）
機械の大きさ（W×D×H）	mm	2,160×2,783×2,946	2,515×3,231×3,045

※64本以上はマトリックス方式で固有番地選択

[ ]：特別仕様

出典：「オークマ株式会社」公式サイト(https://www.okuma.co.jp/)

---
