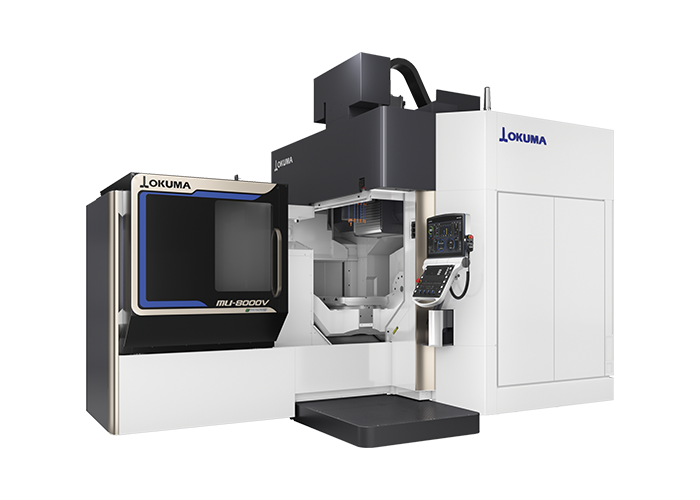

5軸制御立形マシニングセンタ MU-V series MU-8000V

画像及び文章引用：「オークマ株式会社」ウェブサイト

搭載されている知能化技術

サーモフレンドリーコンセプト

アンチクラッシュシステム

ファイブチューニング

加工ナビ

サーボナビ

空間精度の革新

高精度な5軸加工を支える高剛性トラニオンテーブル

5軸加工の高追従性で高品位な加工面

●剛性の高い両端支持のトラニオンテーブル

●ボールネジ冷却（標準仕様）で高い精度を確保しながら高追従性を実現

5軸加工を高精度にする割出し精度 （MU-5000V 実績値）

●割出し精度

• A軸割出し精度/割出し復帰精度：±0.68秒/±0.40秒
• C軸割出し精度/割出し復帰精度：±0.78秒/±0.14秒

●高速動作

• A軸/C軸 90°クランプ・アンクランプ割出し時間：1.0秒/1.2秒

削れる5軸加工機

5軸加工機の限界突破
驚きの加工能力で高能率加工

MU-5000V、MU-6300V 実績値（［ ］：MU-6300Vの場合）

• フライス加工能力：504cm³/min（S45C）

  ●ø80正面フライス 8枚刃（コーティング）

  • 主軸回転速度：895min^-1
  • 切削速度：225m/min
  • 送り速度：2,250mm/min
  • 切削幅×切込み：56×4mm



• エンドミル加工能力：672cm³/min（S45C）

  ●ø20ラフィングエンドミル 7枚刃（超硬）

  • 主軸回転速度：4,000min^-1
  • 切削速度：251m/min
  • 送り速度：4,800mm/min［2,800mm/min］
  • 切削幅×切込み：7×20mm［12×20mm］



旋盤に迫る旋削能力で工程集約

旋削加工能力：3mm²（S45C）

• 加工径：ø164mm［ø250mm］
• 切削速度：130m/min（テーブル回転速度：252min^-1）
• 送り速度：0.6mm/rev
• 切込み：5mm

※データは実績値であり、仕様、工具、加工条件などによって記載のデータが得られないことがあります。

5軸加工に求められる視認性、作業性の良さ

加工室へのアクセスが抜群

段取り、加工時の刃先確認が容易な構造

●作業性を考慮したテーブル・主軸・操作パネルのベストレイアウト
作業しやすいステップ台

●足元が気にならない広いステップで作業ストレスなし
加工室内の視認性が良い大型窓

大きな加工範囲
トラニオンがスイングしたまま工具を交換

テーブルを様々な角度に傾斜させた状態でも、ワークの端まで工具が届くため、広範囲な5軸加工が可能です。トラニオンがスイングしたままでも工具交換が出来るので、サイクルタイムの削減や加工精度の向上につながります。

基本情報

項目	単位	MU-5000V	MU-6300V	MU-8000V
テーブルサイズ	mm	ø500	ø630	ø800×630幅
主軸回転速度	min-1	10,000、6,000	10,000、6,000	10,000、6,000
工具収納本数	本	32	32	32
主電動機	kW	11/7.5（10分/連続）	11/7.5（10分/連続）	11/7.5（10分/連続）
機械の大きさ （W×D×H）	mm	3,995×2,750×3,435	4,850×2,990×3,525	5,280×2,990×3,625
仕様展開		L	L	L

※L：旋削仕様
