5軸制御立形マシニングセンタ MU-V Ⅲ series MU-500V Ⅲ

画像及び文章引用：「オークマ株式会社」ウェブサイト

搭載されている知能化技術

サーモフレンドリーコンセプト

アンチクラッシュシステム

ファイブチューニング

加工ナビ

サーボナビ

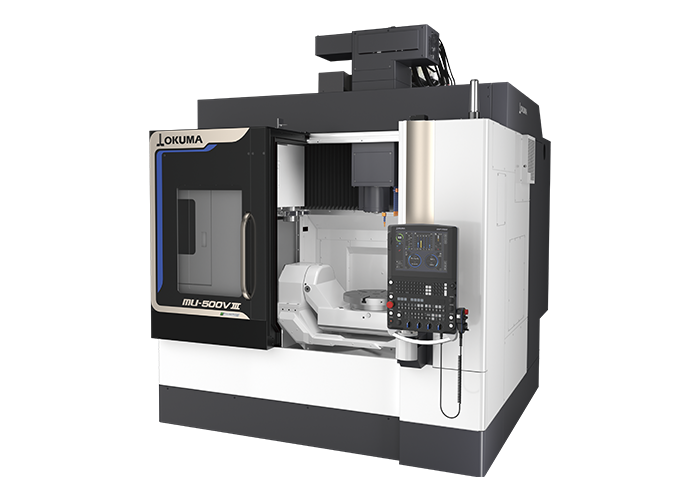

MU-500V Ⅲ

クラス最高レベルの面積生産性を実現したコンパクトな5軸制御立形マシニングセンタ。

工程集約で生産性を向上
高精度と脱炭素化、省スペースと大きな加工エリア
それぞれを両立した5軸制御立形マシニングセンタ

高精度、高生産性とCO₂排出量削減の両立

オークマは、自律的に高精度とエネルギー消費量削減を両立し高生産性を実現する工作機械を「Green-Smart Machine」と命名し、「Green-Smart Machine」で、お客様とともに世界の製造業が抱える社会課題の解決に貢献いたします。

高剛性構造による高い加工能力で、
多品種少量から量産まで幅広く対応
広い加工エリア

立形マシニングセンタと同等のコンパクトスペースに、クラス最大の加工エリアで、ø700mmの大型ワークも高能率に5軸加工できます。

画像はMU-500V Ⅲ

加工能力（実績値）

主軸15,000min^-1 （No.40）広域主軸（特別仕様） 被削材：S45C

工具	主軸回転速度 min-1	切削速度 m/min	送り速度 mm/min	切削幅 mm	切込量 mm	切削量 cm3/min
ø80正面フライス 8枚刃	895	225	3,000	56	3	504
ø20エンドミル 7枚刃（超硬）	4,000	251	8,400	4	20	672
ø63 スローアウェイドリル	720	143	108	–	–	–
タップ M30P3.5	255	24	893	–	–	72%（主軸負荷）

OSP

お客様の「ものづくりDX」を実現する新世代CNC

新世代CNC　

生産性の向上と安定生産

機電情知融合のオークマならではの、機械制御や加工動作を忠実に再現する高度な「デジタルツイン」を構築し、新たな価値創造を実現します。
そして、お客様の加工ノウハウを活かせる操作性、高速・高精度な加工を実現する制御技術、高精度・高生産と環境対応を両立する脱炭素ソリューションと、脅威を増すサイバー攻撃に対する強固なセキュリティ機能で、生産性の向上と安定生産に貢献します。

機械と加工を忠実に再現するデジタルツイン革新
高速・高精度な加工を実現する加工革新
初心者でも超簡単、スマートなオペレーション操作性の革新

環境負荷低減に向けた脱炭素ソリューション

サイバーレジリエンスを高める
強固なセキュリティ



 15インチ操作パネル

基本情報

項目	単位	MU-400V Ⅲ	MU-500V Ⅲ
テーブルサイズ	mm	ø400	ø500
主軸回転速度	min-1	15,000 [8,000、20,000、35,000]	8,000 [15,000、20,000、35,000]
工具収納本数	本	20 [32、48、64、98、132、166、200、234、268] ※
主電動機	kW	11/7.5 [22/18.5、30/22、15]（10分/連続）
機械の大きさ（W×D×H）	mm	2,160×2,783×2,946	2,515×3,231×3,045

※64本以上はマトリックス方式で固有番地選択

[ ]：特別仕様
