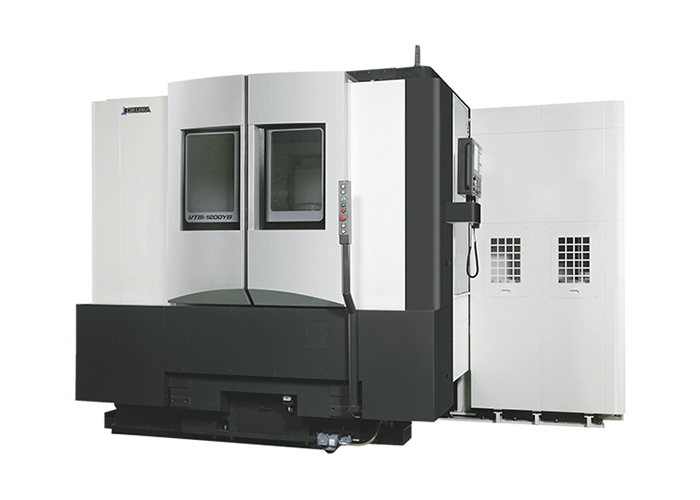

5軸制御立形複合加工機 VTM-1200YB

画像及び文章引用：「オークマ株式会社」ウェブサイト

大型部品の高能率生産を実現
５軸制御立形複合加工機
VTM-1200YB

高い性能を発揮する優れた本体構造

安定加工を実現する高剛性構造

1. ひねりや曲げに強い一体構造コラム
2. 剛性の高い主軸台固定式
・アンバランスな加工物にも対応する主軸構造

• 主軸軸受：

  VTM-1200YB ø260
  VTM-2000YB ø200＋スラスト軸受ø650

• 積載質量：

  VTM-1200YB 3,000kg（チャック含む）
  特別仕様 5,000kg
  VTM-2000YB 10,000kg（テーブル含まず）高速動作

• 送り軸高速化 32m/min（X、Y、Z軸共）
• ATC時間短縮（C-C） 12.5sec
• B軸割出し時間短縮 2.4sec/90°

難削材加工もこなす高い加工能力
旋削加工 ［VTM-2000YB実績値］
重切削　6.5mm²
（ワーク材質 S45C）

ミーリング加工 ［VTM-2000YB実績値］

フライス加工切削量　1,000cm³/min
（ワーク材質 S45C、工具 ø100mm フライス 10枚刃）

※記載のデータは実績値であり、仕様、工具、加工条件などによって記載のデータが得られないことがあります。

高精度制御

真円切削（X-Y平面）

真円度 2.1μm（VTM-1200YB 実績値）

• ワーク材質 ： Al
• 加工径 ： ø115
• 加工幅 ： 25
• 工具 ： 超硬エンドミル　ø13 4枚刃
• 切削速度 ： 326m/min（8,000min^-1）
• 送り速度 ： 1,000mm/min（0.03125mm/刃）B軸制御

• 標準 ： 0.001°割出
• 特別仕様 ： NC-B軸（同時5軸制御）

※記載のデータは実績値であり、仕様、工具、加工条件などによって記載のデータが得られないことがあります。

同時5軸加工：B軸NC制御（特別仕様）
〈大型スパイラルベベルギヤの工程集約〉
高価な専用機を含む、3機種分の加工を複合加工機で工程集約。
設備費や据付スペースを大幅に削減することに加え、リードタイムを大きく短縮します。また、同時5軸制御（B軸NC）と高精度C軸により、高い加工精度を実現します。

単一ピッチ精度 JIS 5等級 （旧JIS 1級）
累積ピッチ精度 JIS 2等級 （旧JIS 0級）

• 主な仕様：

  B軸NC制御
  高精度C軸
  Super-NURBS（高速輪郭加工機能）

歯面仕上げ加工 （焼入れ後 HRC60）
加工時間：17時間42分

基本情報

項目	単位	VTM-1200YB	VTM-2000YB
適応チャックサイズ	inch	36、40	–
最大テーブルサイズ	ø mm	1,250	2,000
最大加工径	ø mm	1,200	2,000
最大加工長（高さ）	mm	1,080	1,400
主軸回転速度	min-1	500	300
工具収納本数	本	36	36
主電動機	kW	30/22（30分/連続）	30/22（30分/連続）
機械の大きさ （W×D×H）	mm	5,512×5,471×4,273	5,970×6,973×4,967
数値制御装置		OSP / FANUC	OSP / FANUC
