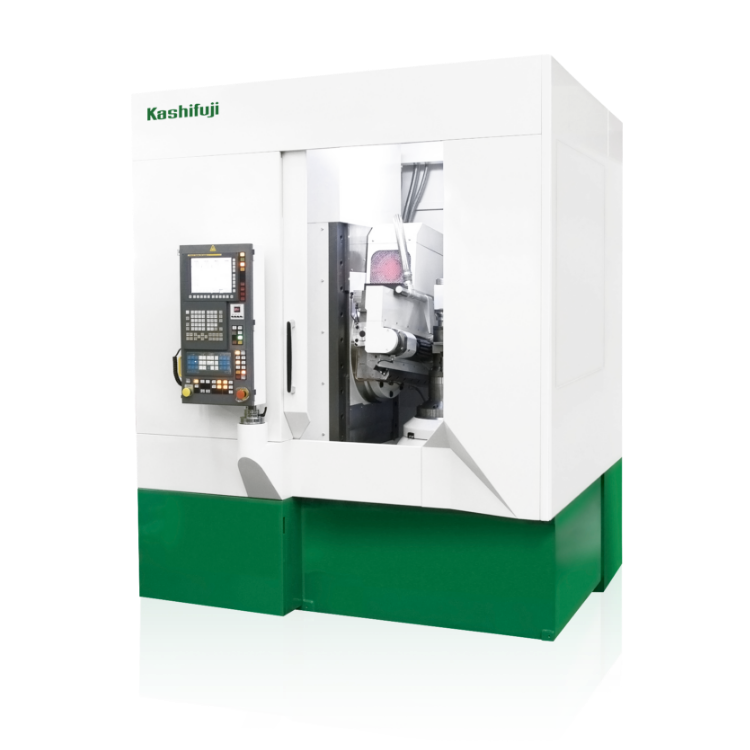

6軸CNCホブ盤

KE180

ワンサイズ大のKE201ホブ盤の加工精度を
確保しつつ、低コスト化・コンパクト化を実現

切削できる最大径

180mm

切削できる最大ピッチ

モジュール5

製品特長



代表的加工対象ワーク

乗用車用歯車
自動二輪車用歯車
農業機械用歯車

安定した加工精度

乗用車用トランスミッションギヤの高速歯切り加工においても、高精度な加工が可能です。（下表・図参照）

熱変位による歯厚の変化を補正する為、歯厚安定装置を標準搭載し、コールドスタートからの寸法変化を抑えて加工できます。

加工例
対象ワーク：m2.5 Z42 HA27.5R
ホブ諸元：φ80 Zw3
切削条件：切削速度 150m/min 送り3.0mm/rev

リニアガイドを使用した従来機(KE250型ホブ盤)と比較して、リニアガイド剛性を大幅にアップさせています。

ミニマリズムの追求により低コスト化・コンパクト化を実現

必要十分な能力を持つNC装置・サーボモータを選定。各軸に使用される減速ギヤの削減、直結化を行うことで部品点数を削減しました。また、構造解析を駆使して、機械剛性を確保しつつ、コンパクト化に成功しました。KE201型ホブ盤と比較して、機械幅を12%削減しています。
