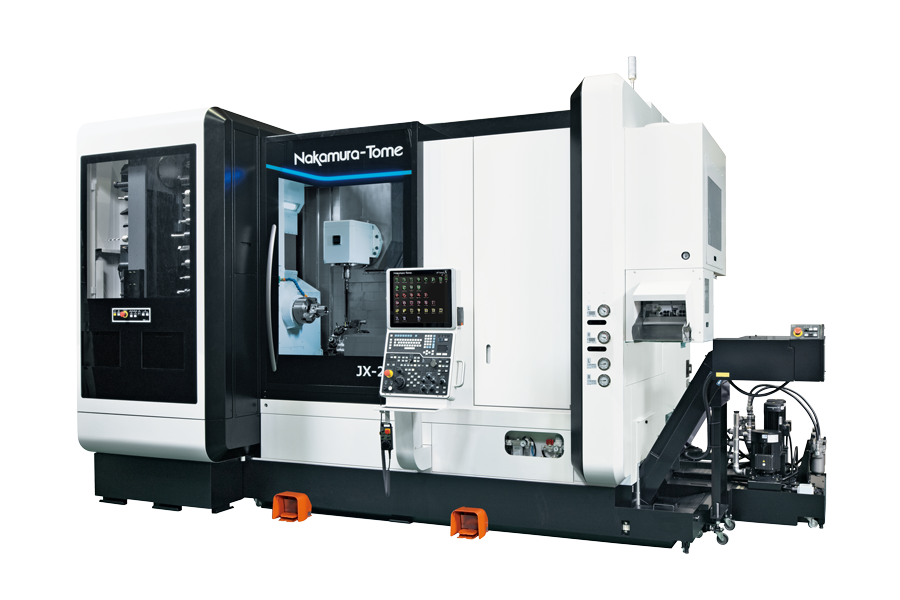

ATC型複合加工機

JX-200

製品の特長

世界最小クラス工具主軸「NT Smart Cube」 下タレット搭載ATC型複合加工機

世界最小クラスATC工具主軸「NT Smart Cube」搭載
-ATC工具主軸回転数12,000min-1(op.18,000min-1)
主軸端面間距離1,250mm
工具主軸コラムを垂直に配置し安定性アップ
ATC工具搭載本数80本(op. 40, 120本) 対向2スピンドル、L/R同時加工で時間短縮
下タレットはミーリング・Y軸標準搭載
-ミーリング回転数6,000min-1(op.8,000min-1)

「できない」を「できる」に変える 安定・高精度なATC型複合加工機

世界最小クラスATC工具主軸「NT Smart Cube」が広い加工エリアをより有効活用。
下タレットを組み合わせることで、L/R主軸での左右同時加工や、上下同時、下タレットでのセンターサポートなど様々な加工に対応。

	Φ51mm	Φ65mm	Φ80mm
最大加工径(工具主軸/下刃物台)	φ325mm / φ255mm
最大加工長さ	1,058mm
主軸端面間距離	max.1,250mm / min.240mm
棒材加工能力(丸) L	–	65mm	80mm(op.)※1
棒材加工能力(丸) R	51mm	65mm(op.)	–
チャックサイズ	6″,8″,(10″※2)
主軸回転速度	6,000min-1	4,500min-1	3,500min-1
L主軸電動機	–	15/11kW	22/18.5kW
R主軸電動機	11/7.5kW	15/11kW	–
フロアスペース	高さ：2,925mm/幅：5,250mm/奥行き：2,984.4mm

※1.L側主軸バー能力φ80仕様のとき、R側主軸ではφ65仕様のみ選択可能。φ51仕様は選択不可。

※2.実績あり、要相談
