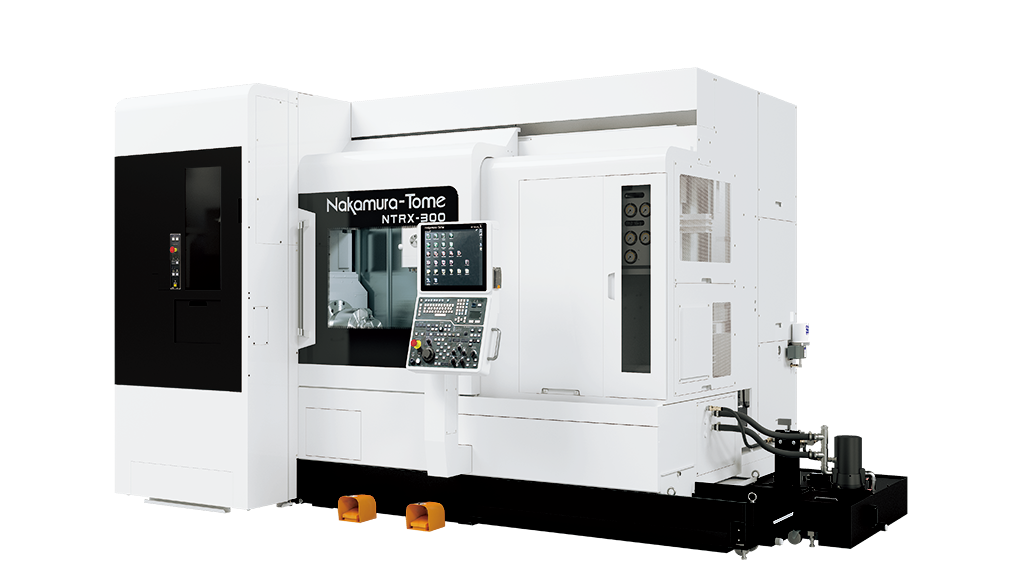

ATC型複合加工機

NTRX-300

製品の特長

高剛性ATC型複合加工機

R側サブ主軸仕様/テールストック仕様選択可能
主軸端面間距離1,350mm
X-Y平面で主軸中心から□250mmのストローク
工具軸旋回角度225° (-120°,+105°)
ATC工具搭載本数40本 (op. 60,80,120)
幅広、低重心設計の高剛性水平ベッド、垂直コラム構造採用

ユーザーフレンドリー

ユーザーフレンドリー 機械正面から主軸までの距離が短く作業性良好

製品の仕様

	Φ65	Φ71(op.)	Φ80A※1(op.)	Φ80B※2(op.)	Φ90(op.)
最大加工径	φ640mm
最大加工長さ	1,100mm
主軸端面間距離	max.1,350mm / min.250mm
センター間距離(op.)	max.1,225mm / min.125mm
棒材作業能力 (丸)	65mm	71mm	80mm		90mm(Lのみ)
チャックサイズ	8″,10″,(12″※3),(15″~※3)
L主軸回転速度	4,500min-1	3,500min-1		2,500min-1
R主軸回転速度				2,500min-1	–
L主軸電動機	15/11kW, 22/18.5kW(op.)		22/18.5kW(op.)
R主軸電動機
フロアスペース	高さ：2,615mm/幅：4,529mm/奥行き：2,670mm

※1.ドローバーと継手一体タイプ
※2.継手連結タイプ
※3.実績あり、要相談
