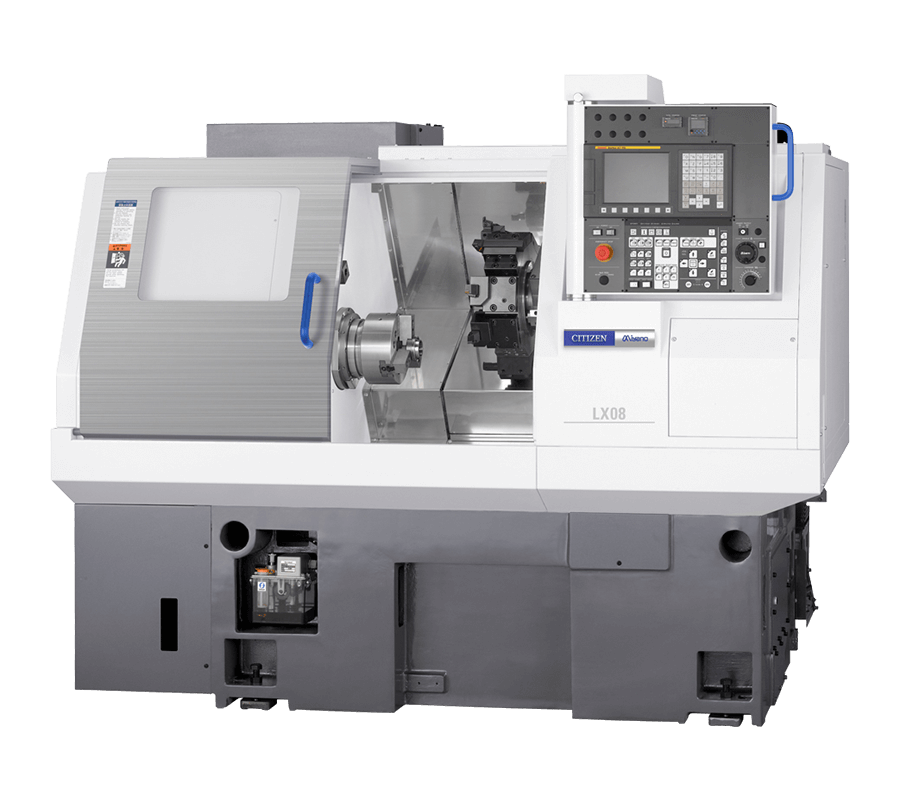

Miyano LX08C

強力切削が可能な8インチチャッカー機

擦り合わせスライドの採用による高剛性・振動減衰性に優れたタレットと、復列コロ軸受・アンギュラーを採用した高剛性スピンドル、それを支える定盤リブ構造の重量級30°スラントベッド。高次元で結実した基本性能が、安定した加工精度を発揮します。

• 25角シャンクのバイトをダイレクトマウントできる10st.タレットで、強力なクランプにより強力切削が可能

製品仕様

製品一覧

型式		LX-08C
パワーチャック		8″
最大加工径		210 mm
最大加工長さ		320 mm
主軸回転速度範囲		40～4,000 min-1
主軸モーター30分/連続		11/7.5 kW
刃物台の形式		10 St.タレット
角バイトマウント方式		ダイレクトマウント
角バイトのシャンク高さ		□25 mm
穴工具のシャンク部の直径		ø40 mm
刃物台移動量	X軸スライド	175 mm
	Z軸スライド	435 mm
テールストック（Opt.）		MT4
クイルタイプ	最大推力	3116N(318kgf)
スライドタイプ	最大推力	5,488N(560kgf)
所要床面の大きさ(本体)		2,035×1,690 mm
質量		約4,500 kg
