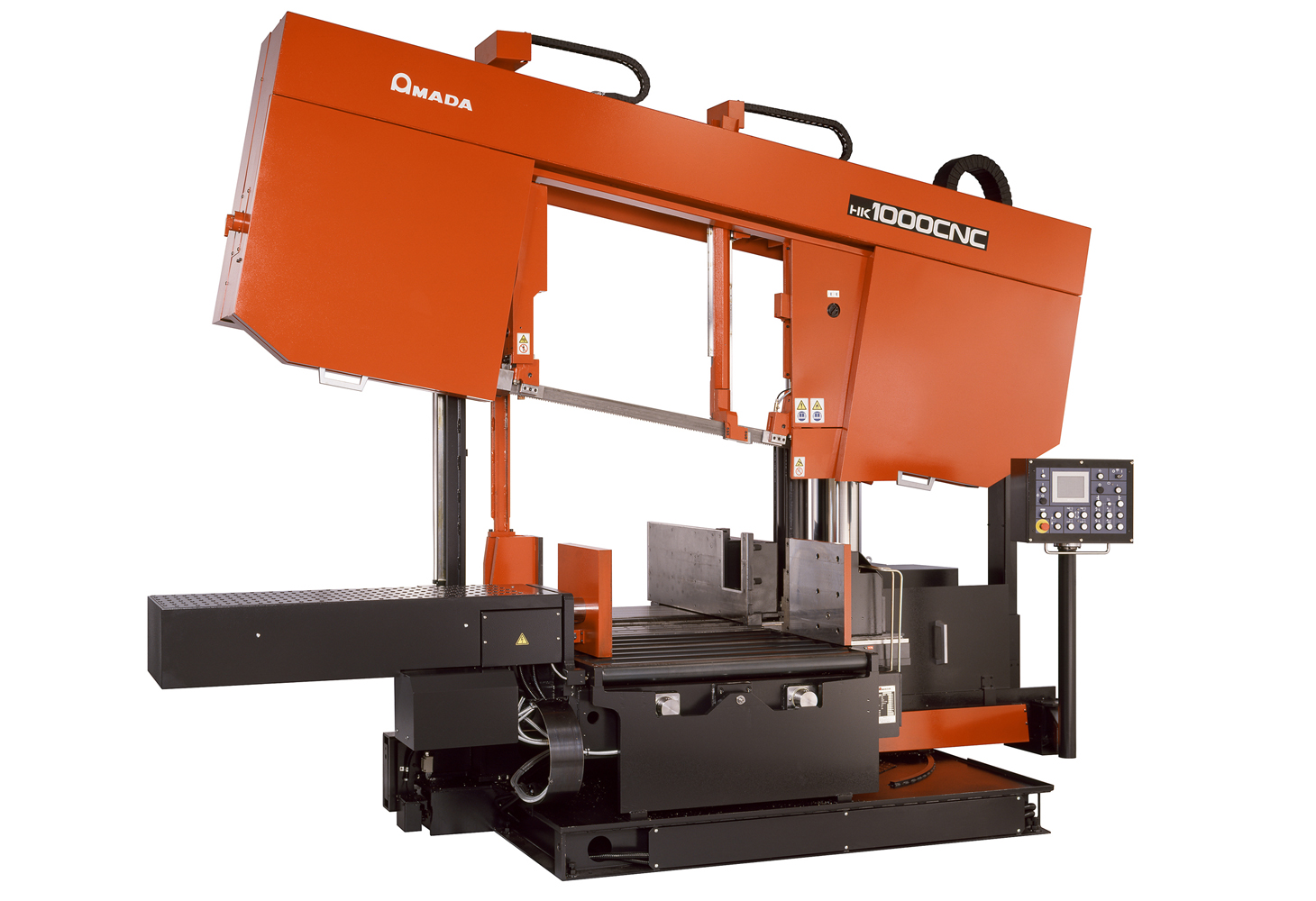

CNC形鋼切断用バンドソー HK-1000CNC/1300CNC

画像引用：「株式会社アマダマシナリー」ウェブサイト

アマダマシナリー 鉄構加工機 切断機 横型バンドソー

HK-1000CNC/1300CNC

CNC形鋼切断用バンドソー

角度旋回機構を搭載した横型手動タイプ

安全ガイドについて(バンドソーマシン)

---

---

特長

■ 特長① 振動の低減

• 中間ブレードガイドの採用により切断時のブレードびびり振動音を解消しました。
• 耐切れ曲がり性も大幅に向上しました。

■ 特長② 最適切削条件設定

• さまざまな鋼種、サイズに対して高速最適切削条件を自動で設定するCNC機能を搭載しています。

■ 特長③ 簡単角度旋回

• 度・度分・斜横寸法の3タイプで入力が可能です。ボタンひとつで自動旋回します。

■ 特長④ 位置合わせを容易にする移動型前バイス

• 移動量320mmの前バイスが、ブレードを超えて30mm入り込むことにより、切断位置合わせ、残材のつかみ出し作業を楽に行えます。

---

主な仕様

機種名		HK-1000CNC	HK-1300CNC
切断能力 (幅×高さ）（mm)	直角	□150～800
		H形鋼 148×75～1025×750	H形鋼 148×75～1325×750
	45°	600×750	800×700
旋回角度（°）		後45
ブレード寸法 （帯幅×帯厚×帯長）（mm）		67×1.6×8800	67×1.6×9400
ブレード速度(m/min)		15～110
モーター出力（kW）	ブレード	7.5
	油圧	2.2
	切削油	0.18
	ワイヤブラシ	0.04
受電容量（kVA）		23
送りストローク(mm)		320（前バイス）
タンク容量(L)	油圧	55
	切削油	150
パスライン(mm)		800	850
許容積載質量(kg)		6000
マシン寸法（幅×奥行き×高さ）（mm）		4596×2320×2800	5116×2320×2850
マシン質量(kg)		7500	8000

---

主なオプション・サービス商品

• バイス減圧弁
• セミドライ加工システム
• 上部押さえ装置
• チップコンベヤー
• 自動測長装置
