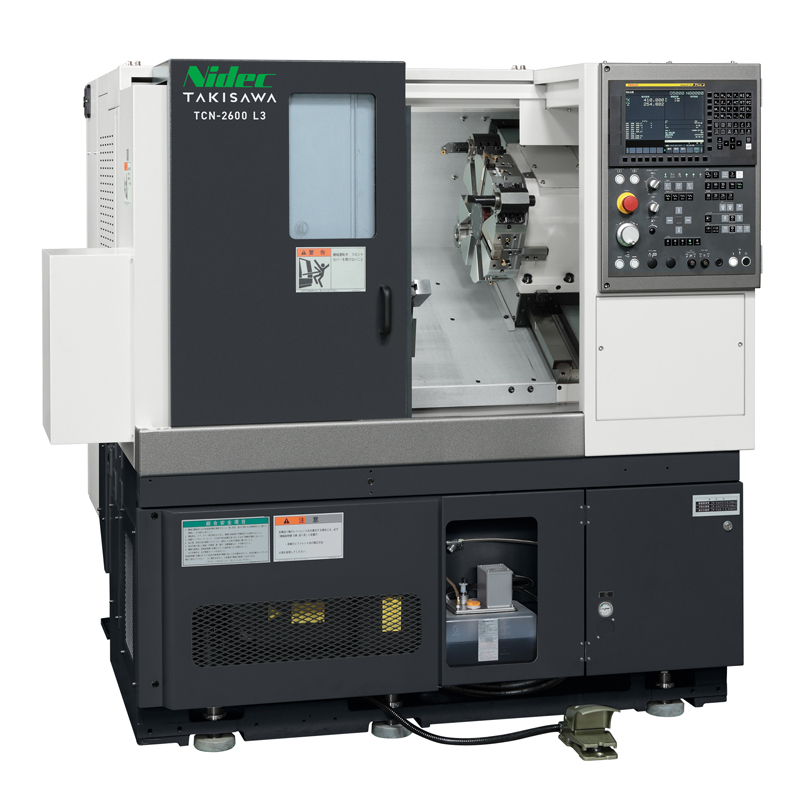

TCN-Series CNC旋盤(1主軸1タレット) TCN-2600

画像及び文章引用：「株式会社TAKISAWA」ウェブサイト

TCN-2600New

高い旋削性能と汎用性で世界中から選ばれている
10インチTCNをモデルチェンジ！

• 全軸に高耐久性摺動面(角型スライド)を採用
• 低速域から高速域まで充分なトルクを発揮する広域主軸モータを搭載しています
• 刃物台は、旋削タレットが8角(T8)、ミーリングタレットは12角(T12M)を用意
• 油圧心押台に対応(オプション設定)

主な機械仕様

		（旋削）
		TCN-2600 L3	TCN-2600 L6
チャックサイズ	inch	10	10
刃物台仕様		8角タレット （直付け式）	8角タレット （直付け式）
最大加工径	mm	φ410	φ410 *2
最大加工長さ	mm	250	550
棒材加工径 *1	mm	φ74 [OP. φ90]	φ74 [OP. φ90]
主軸回転速度	min-1	3200 [OP. 2500]	3200 [OP. 2500]
回転工具回転速度	min-1	–	–
早送り速度	m/min	X : 24 / Z : 30	X : 24 / Z : 30
主軸用電動機 （30分/連続） 広域モータ	kW	11/9	11/9
回転工具用電動機 （15分/連続）	kW	–	–
機械の高さ	mm	1700	1700
所要床面の大きさ	mm	1750×1543	2095×1543
機械質量	kg	2700	3200

*1) 取り付けするチャック及びシリンダーによって、棒材加工径が変更になる場合があります。
*2) L6仕様の場合、ワークサイズによっては最大加工径が制限される場合が有ります。

		（旋削＆ミーリング）
		TCN-2600CM L3	TCN-2600CM L6
チャックサイズ	inch	10	10
刃物台仕様		ミーリング12角タレット （回転工具式）	ミーリング12角タレット （回転工具式）
最大加工径	mm	φ280	φ280
最大加工長さ	mm	158	458
棒材加工径 *1	mm	φ74 [OP. φ90]	φ74 [OP. φ90]
主軸回転速度	min-1	3200 [OP. 2500]	3200 [OP. 2500]
回転工具回転速度	min-1	6000	6000
早送り速度	m/min	X : 24 / Z : 30	X : 24 / Z : 30
主軸用電動機 （30分/連続） 広域モータ	kW	11/9	11/9
回転工具用電動機 （15分/連続）	kW	5.5/3.7	5.5/3.7
機械の高さ	mm	1700	1700
所要床面の大きさ	mm	1810×1543	2277×1543
機械質量	kg	2800	3300

*1) 取り付けするチャック及びシリンダーによって、棒材加工径が変更になる場合があります。
*2) L6仕様の場合、ワークサイズによっては最大加工径が制限される場合が有ります。

TCN-2600G 自動化の要求にお応えします。

稼働率アップに応える 高速ガントリーローダー付自動生産システム(コンパクト旋削セル)

ガントリーローダー対象ワークサイズ

外径	mm	φ200
長さ	mm	140
重量	kg	5 (×2)

ワークフィーダーの仕様

パレット数		14
積載重量(1パレット)	kg	70
段積み高さ	mm	400

オリジナル対話ソフト Tiwap-1 対応（オプション）

『TiwaP-1』は、加工プログラムの作成・シミュレーション・加工までを完全サポート し、オペレーターの労力を軽減する対話プログラミングシステムです。
『入力』はGコードを覚えなくても対話形式でかんたんプログラミングできます。『確認』は3Dアニメ描画や工具軌跡描画で切削結果をシミュレーションできます。『運転』は加工主軸や工程種の並びを自動判別し、主軸制御やC軸原点復帰を最適に実行します。
