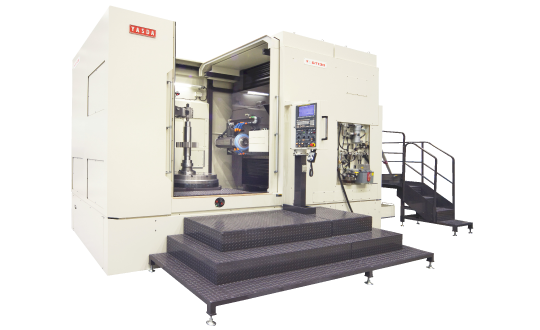

CNC歯車成形研削盤 GT130

画像及び文章引用：「安田工業株式会社」ウェブサイト

GT130

中・大型歯車対応 高精度歯車成形研削盤
内歯車研削にも対応



---

機械仕様

移動量 (X/Y/Z)	1000/±30/1000mm
主軸回転速度	4,000min-1
最大砥石寸法(ΦD×B)	φ400×70mm
加工モジュール	2～20mm
ねじれ角	±45°
NC装置	FANUC 31i-B5 Plus

アウトライン

ワークディメンジョン

---

主要機械オプション

内歯車研削装置（大）	加工最小内径	φ280mm（平歯車）
	加工最大歯幅	300mm(平歯車）
	最大砥石寸法（ΦD×B）	砥石寸法 φ200×32mm
内歯車研削装置（小）	加工最小内径	φ125mm（平歯車）
	加工最大歯幅	100mm（平歯車）
	最大砥石寸法（ΦD×B）	砥石寸法 φ120×20mm

ソフトウェアオプション

インボリュート平・はすば歯車（外歯）の歯面3次元修整
任意歯形歯車（外歯）
インボリュート平・はすば歯車（内歯）

---
