主軸台固定形CNC自動旋盤

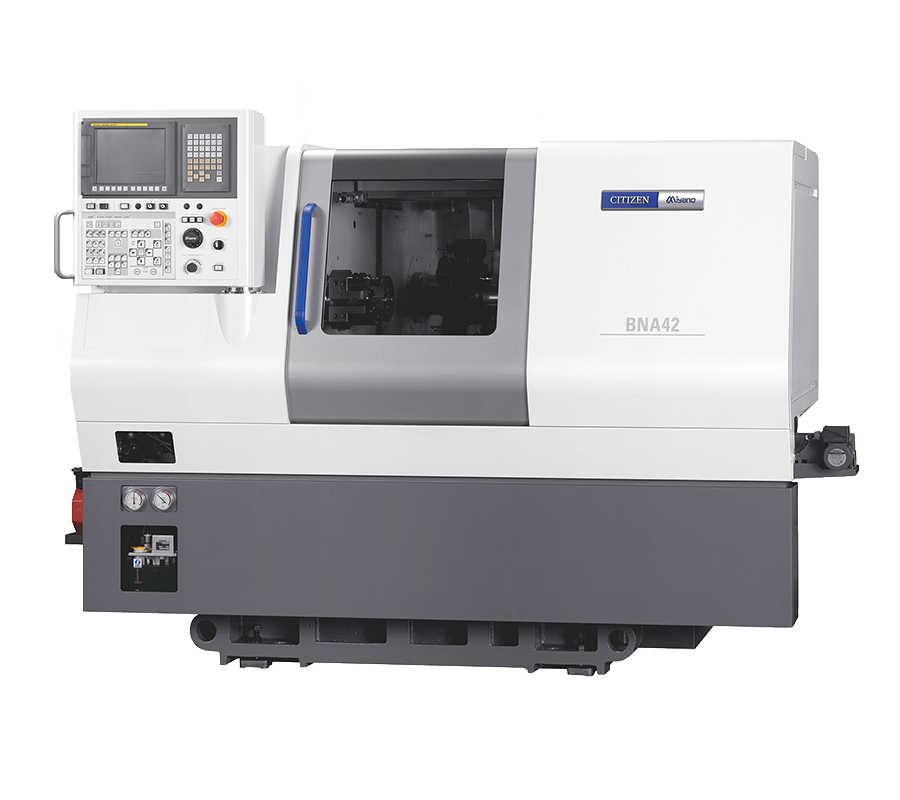

Miyano BNA42DHY

省スペース・高機能がコンセプトさらに複雑形状ワークの加工を実現

ほぼ全てのスライドに角型摺り合せスライドを採用。面接触の摺動面で剛性と減衰性に優れ、強力切削を可能にするほか、切削工具の長寿命化にも貢献しています。

• メインタレットとコンパクトなサブタレットによる左右同時加工や、ダブルのターニングツールによる重畳加工で加工時間を大幅に短縮します
• ハーフ割り出し機構や、1ポジションに複数の回転工具を搭載可能なツールホルダーにより、ツール不足を感じさせません

製品仕様

製品一覧

型式			BNA-42DHY3
加工能力&チャックシステム	棒材最大加工径	SP1/SP2	ø42/ 34mm
	主軸端面間距離		540.5 mm
	パワーチャック	SP1/SP2	5″/ 4″
	コレットチャック形式	SP1/SP2	静止型
主軸	主軸端	SP1/SP2	特殊フラット
	主軸モーター（15分定格/連続）	SP1	7.5/ 5.5kW
		SP2	5.5/ 3.7kW
	主軸回転速度範囲	SP1	60～6,000 min-1
		SP2	50～5,000 min-1
刃物台	刃物台の形式	SP1	8角タレット
		SP2	6角タレット
	角バイトのシャンク高さ		□20mm
	穴工具シャンク部の直径		ø25mm
	割出&クランプ形式		ACサーボモーター&カービックカップリング
	スライド移動量	X1軸	140mm
		Z1軸	235mm
		Y軸	70mm(±35)
		X2軸	140mm
		Z2軸	360mm
	割り出し時間		0.2Sec./1St.
回転工具ドライブユニット
	回転工具最大取付数	SP1/SP2	8/ —
	工具主軸回転速度範囲		50～5,000 min-1
工具主軸モーター			2.8/ 1.0kW
機械の大きさ	機械の高さ		1,700mm
	所要床面積		2,350×1,450mm
	質量		3,100kg
