主軸台固定形CNC自動旋盤

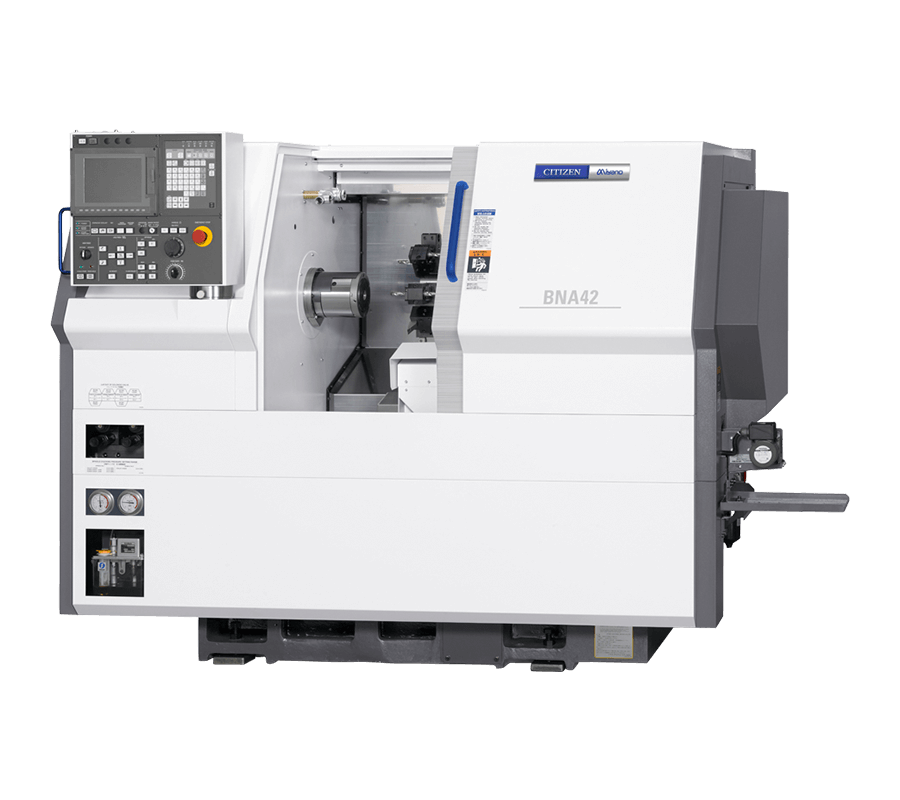

Miyano BNA42MSY

使いやすい重畳制御と非切削時間の大幅短縮で生産性向上

独自の制御技術による無駄時間の削減、操作性向上による段取り時間短縮により、生産性向上に大きく貢献。さらに、コンパクト設計により同機能の従来機に比べ約24%の省スペース化を実現しました。

• 2スピンドル1タレットながら重畳制御による同時加工でサイクルタイムを大幅に短縮
• ハーフ割り出し機構や、1ポジションに複数の回転工具を搭載可能なツールホルダーにより、ツール不足を感じさせません

製品仕様

製品一覧

型式		BNA-42MSY2
棒材最大加工径	SP1	ø42mm
	SP2	ø34mm
主軸端面間距離		540.5mm
主軸モーター（15分定格/連続）	SP1	11/7.5kW
	SP2	5.5/3.7kW
主軸回転数	SP1	6,000min-1
	SP2	5,000min-1
刃物台の形式		8角タレット（ハーフ割出）
角バイトのシャンク高さ		□20mm
穴工具シャンク部の直径		ø25mm
早送り速度	Z1軸	20m/min
	X1軸	20m/min
	Y1軸	12m/min
	Z2軸	20m/min
	X2軸	12m/min
回転工具最大取付数		8本
機械の高さ		1,620mm
所要床面積		2,388×1,450mm
質量		3,000kg
