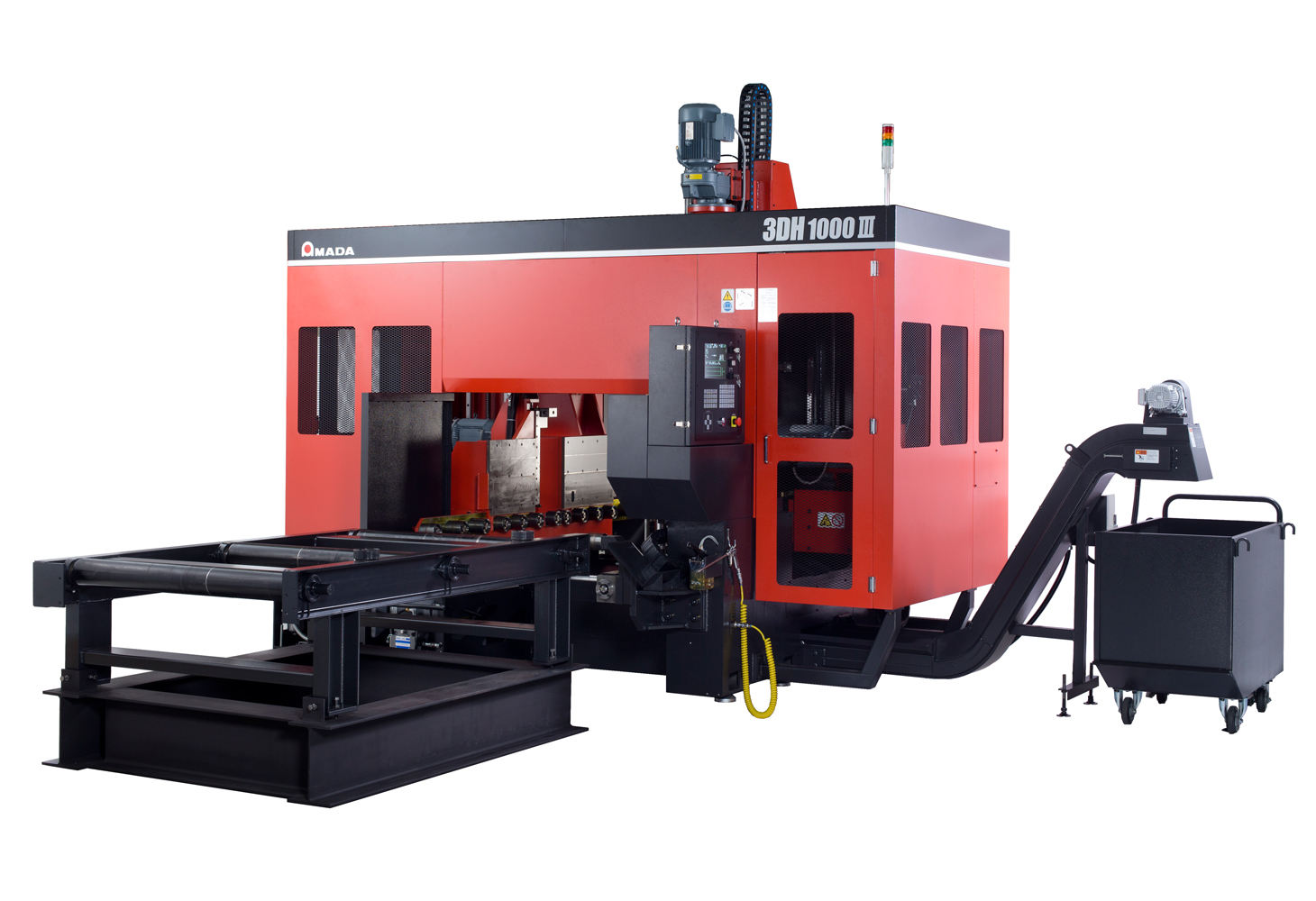

CNC3軸全自動H形鋼ドリルマシン 3DH-1000Ⅲ

画像及び文章引用：「株式会社アマダマシナリー」ウェブサイト

アマダマシナリー 鉄構加工機 穴あけ機 3軸

3DH-1000III

CNC3軸全自動H形鋼ドリルマシン



---

特長

■ 特長① 高速・高精度自動加工

「ダブルグリッパー送材装置」

• ワークの搬送と戻り動作を同時に行うダブルグリップ方式。加工開始から完了まで、必ずどちらかのグリッパーが材料をクランプしているため、位置決め精度は送り13mに対して±0.5mmを実現しました。

「ワーク端面自動検知」

• 面倒な手動位置決め作業は不要。オートスタート機能で、高精度な位置決めが可能です。

「マーキング」

• コンピュータに入力するだけで、切断用、斜め切断用、溶接用スリーブ穴用のマーキングが可能です。

「ウェブ下部支え装置（オプション）」

• 厚板の薄いウェブのたわみを２本の下支えが支えることで、安定した加工を実現します。

ダブルグリッパー送材装置と
ウェブ下部支え装置

ワーク端面自動検知

マーキング

■ 特長② 作業環境の改善

「フルエンクロージャーカバー」

• 安全性への配慮と切粉飛散を防止するカバーです。

「クリーンミスト方式切削」

• 環境に配慮したクリーンミスト方式を採用。後工程での処理を削減します。

クリーンミストノズル

---

動画



---

主な仕様

機種名			3DH-1000III
加工能力(mm)	H形鋼		148×75～1000×500(フランジ板厚：5～55)
	チャンネル		150×75～380×100
	穴径	V軸	φ14.0～φ40.0
		R・L軸	φ14.0～φ32.0
	最小加工長		550注1)
スピンドルユニット	軸数		3軸(V、R、L 各1軸)
	最大回転速度(min-1)		570
モーター出力(kW)	グリッパー軸		3（ACサーボモーター）
	V軸		0.3（ACサーボモーター）
	R・L軸		ともに0.6（ACサーボモーター）
	スピンドル		3.7(3台)
	油圧ユニット		2.2(1台)、1.5(1台)
エア設定圧力(MPa)			0.5
受電容量(kVA)			27.0
マシン寸法(幅×奥行き×高さ)(mm)			3580×2899×3109 (本体のみ)
マシン質量(kg)			8300(本体のみ)

注1)550mm以上1900未満のワークでは短尺材用のワークセッティングが必要です。
