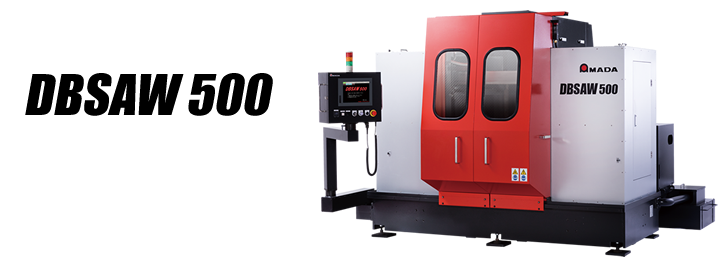

ダイヤモンドバンドソーマシン DBSAW-500

新素材の高品位切断に威力を発揮するダイヤモンドバンドソーマシン



新素材を高品位かつ高効率に切断するダイヤモンドバンドソーマシン。
ダイヤモンドチップを用いたブレードを使用することで、カーフロス（材料ロス）を軽減し、
新素材を高品位に切断でき最強のコストパフォーマンスを実現します。

特長

新素材を高品位に切断するメカニズム

❶ ダイヤモンドブレードの性能を引出すブレード高速走行（MAX1500m/min）

ソフトホイール（安定した高速走行）
カーボンインサート（ブレードの姿勢安定）
高剛性フレーム（振動抑制）

❷ 各軸にACサーボ駆動を採用

切り込み速度を安定制御
切断位置を数値制御

❸ 切れ味の安定化

機内ドレッシング装置（標準品）

ソフトホイール

機内ドレッシング装置

2軸ACサーボ駆動

操作性向上・省スペース

■ タッチパネル式のシンプルな操作盤で、加工条件設定が容易
■ 前方大型開閉扉の採用で、ワークのセッティングが容易
■ 切り込みをワーク移動にすることで、マシンをコンパクト化

操作パネル

大型開閉扉

コンパクト設計

環境改善・危険防止

■ 完全フルカバーにより切粉や切削油の飛散を防止し、作業環境を改善
■ ブレード走行中は電磁ロックにて扉を固定し、安全性を向上
■ ブレードの異常検知、非常停止機能を搭載し、安全性を確保

フルカバー

電磁ロック

仕様

機種名			DBSAW-500
切断能力	丸材（直径×長さ）	mm	Φ500×500
	角材（幅×高さ×長さ）	mm	500×500×500
ブレード	サイズ（帯幅×帯厚×帯長）	mm	125×0.8×5410
	速度	m/min	200～1500
モーター出力	ブレード	kW	3.7
	油圧	kW	2.2
	切削油	kW	0.4
	切り込みサーボ	kW	1.5
	位置決めサーボ	kW	0.75
切削油タンク（別置き）	サイズ（幅×奥行き×高さ）	mm	700×2000×2145
	容量	L	300
テーブル	下限位置	mm	977
	ストローク	mm	530
受電容量	kVA		11.7
許容積載質量	kg		300
マシン質量	kg		5000

主なオプション

■ 遠心分離機（自動・手動）
■ 自動消火装置
■ ミストコレクター

出典：「株式会社アマダマシナリー 公式サイト(https://www.amc.amada.co.jp/ja/)」
