| 型番 | 価格情報 |
|---|---|
| 6BH-1000Ⅲ | - |
※情報提供おまちしております。
画像及び文章引用：「株式会社アマダマシナリー」ウェブサイト

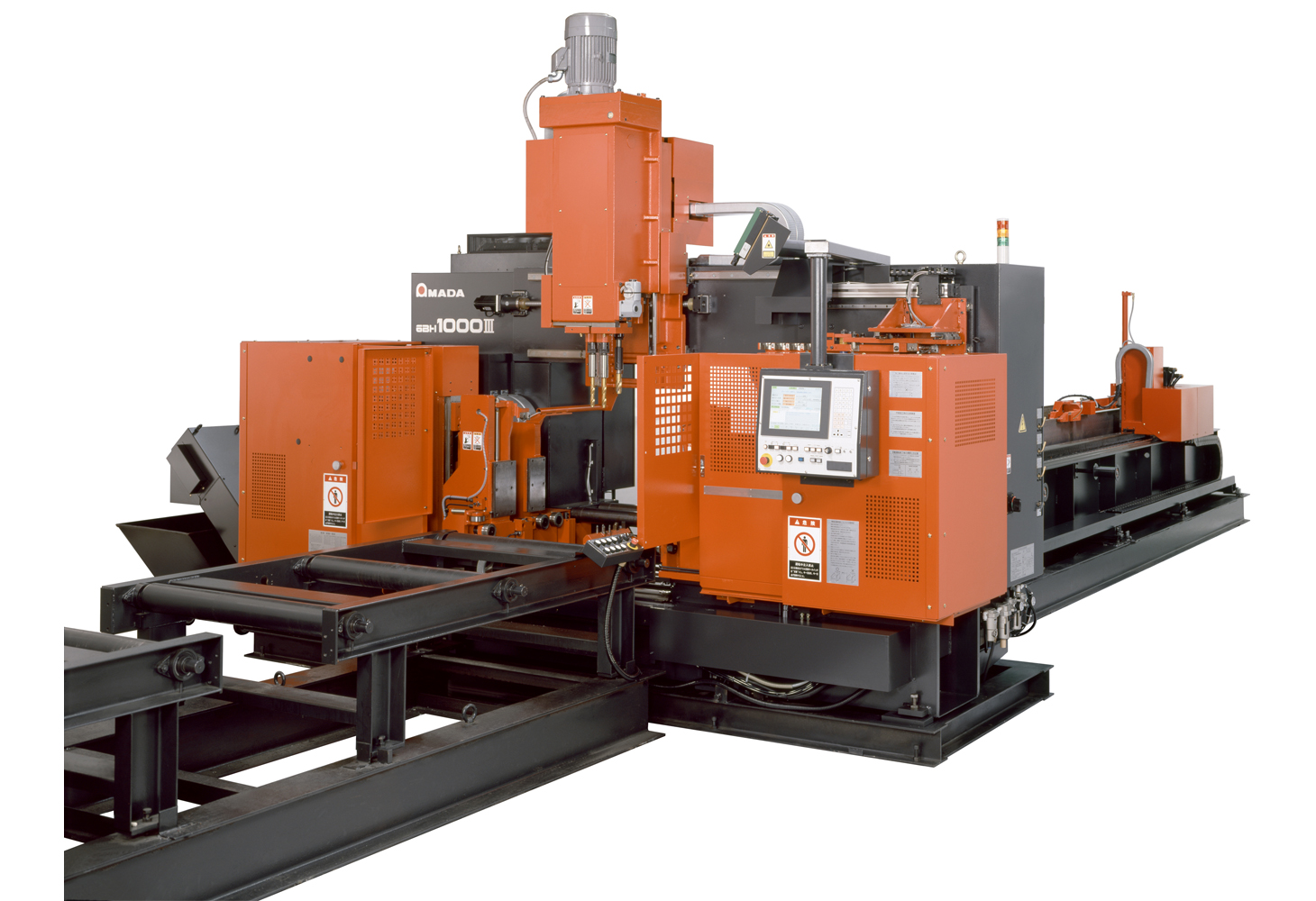

H形鋼・NC6軸高速穴あけ加工機
縦ヘッドに2軸、左右ヘッドに各2軸ドリルを装備した計6軸のH形鋼専用高速穴あけ加工機です。送材は独自のキャレッジで高速移動、位置決めを行います。
特長
- ■ 特長① 作業環境改善
- ペンダント式操作盤はマシンの左右どちらにでも設置可能です。作業者の操作位置を選びません。
- 標準装備のチップコンベヤーも左右どちらにも切粉排出の選択が可能です。（オーダー時選択）
- 自動切粉除去装置（オプション）でウェブ上の切粉を清掃します。
- ■ 特長② 安定した穴あけ加工
- スラスト受けでウェブ加工時の反りを抑えて、上部押さえでフランジ加工時の反りを防止し、安定した穴あけ加工が行えると同時に、ドリルの損傷を防ぎます。重切削の加工も可能となりました。
- 下部マーキング機能が内蔵されていますので、各ヘッドスピンドルマーキング機能とあわせて梁部材等の4面マーキングを可能にし、次工程でケガキ作業を削減しました。
- ■ 特長③ 豊富なシリーズ
- 1300mm幅仕様
- 複合ライン仕様
動画
材質 : SS400/Ｈ 700×300×13/24 mm
主な仕様
機種名 6BH-1000III 加工能力 H形鋼サイズ（mm） ウェブ幅 148～1025 フランジ高さ 75～500 ウェブ板厚 4.5～30 フランジ板厚 7～50 穴径（mm） 継手穴 φ14.5～32 中間穴 φ14～50 スピンドル軸数（軸） 7（立左右各2、ATC1） モーター出力（kW） スピンドル駆動 7.5（立左右各1） 油圧 3.7 切削油 0.75 受電容量（kVA） 52 マシン寸法（幅×奥行き×高さ）（mm） 4927×2288×2713
（キャレッジ含まず）マシン質量(kg) 8500（キャレッジ含まず）
主なオプション
- 切粉除去装置
- 白ペイントマーキング装置
サービス商品
- AM-Win(プログラム作成ソフト)
