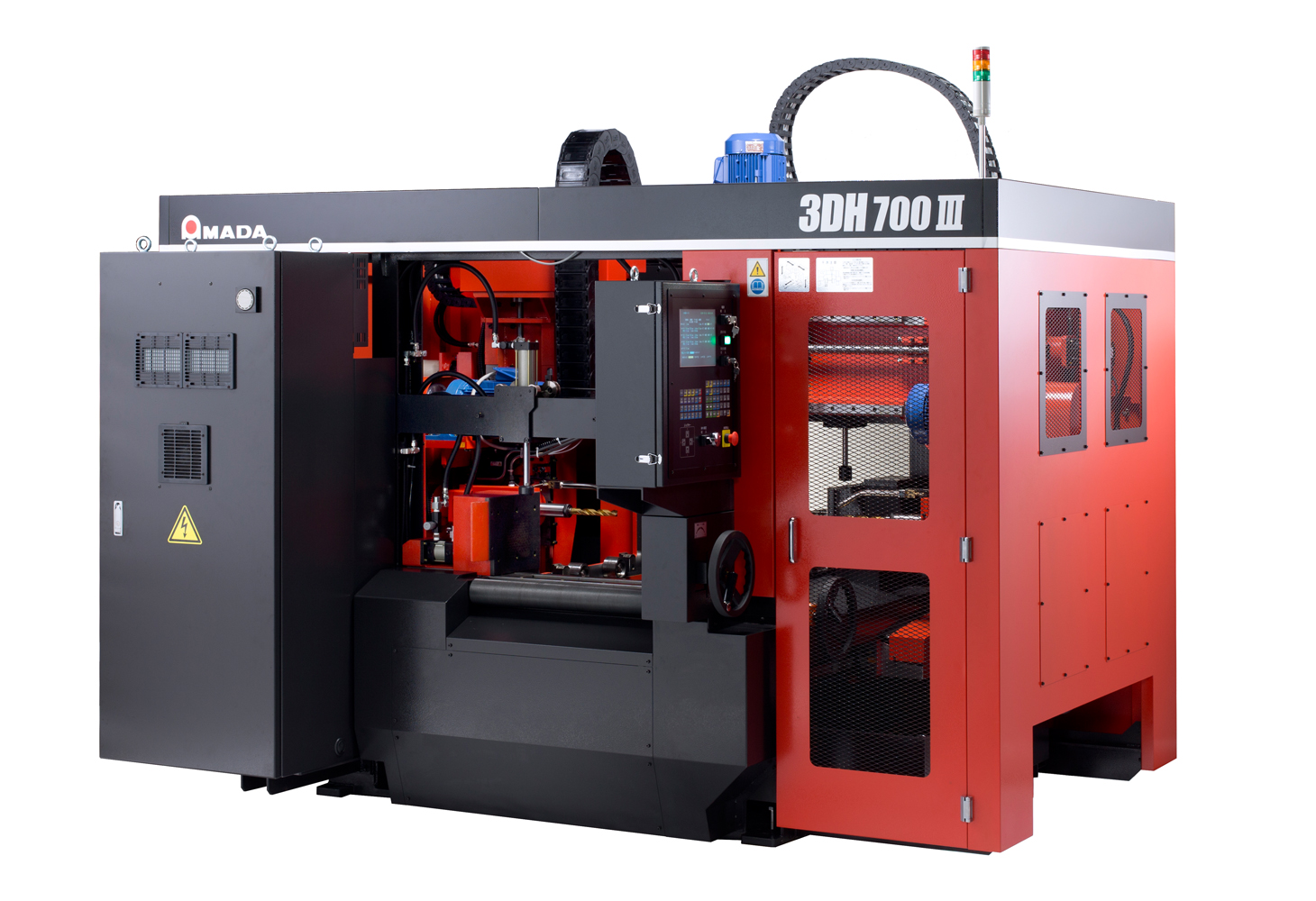

CNC3軸自動形鋼ドリルマシン 3DH-700III

6BH-1000Ⅲと同じく、H形鋼穴あけ用のドリルマシン。
6BH-1000Ⅲが6軸あるのに対し、この3DH-700Ⅲはドリルユニットは3軸仕様。
従って、よりコンパクトで汎用性の高いモデル。

主な仕様

機種名			3DH-700III
加工能力(mm) ※肉厚は4.5mm以上必要です	H形鋼		100×50～700×400（肉厚は35まで）
	チャンネル		100×50～380×100
	アングル		100×100～250×250
	角パイプ		100×100～200×200
	穴径		φ14.0～φ28.0（ドリルシャンクMT2～3）
	最小加工長		300+最終穴(左原点)
スピンドルユニット	軸数		3軸(V、R、L 各1軸)
	回転速度(min-1)		150～600
モーター出力(kW)	X軸		0.9
	V軸		0.3
	R・L軸		ともに0.3
	Lヘッドベース		0.06
	スピンドル		3.7(3台)
	油圧ユニット		2.2
エア設定圧力(MPa)			0.6
受電容量(kVA)			34.3
マシン寸法(幅×奥行き×高さ)(mm)			3030×2300×2633.2 (本体のみ)
マシン質量(kg)			4500(本体のみ)
