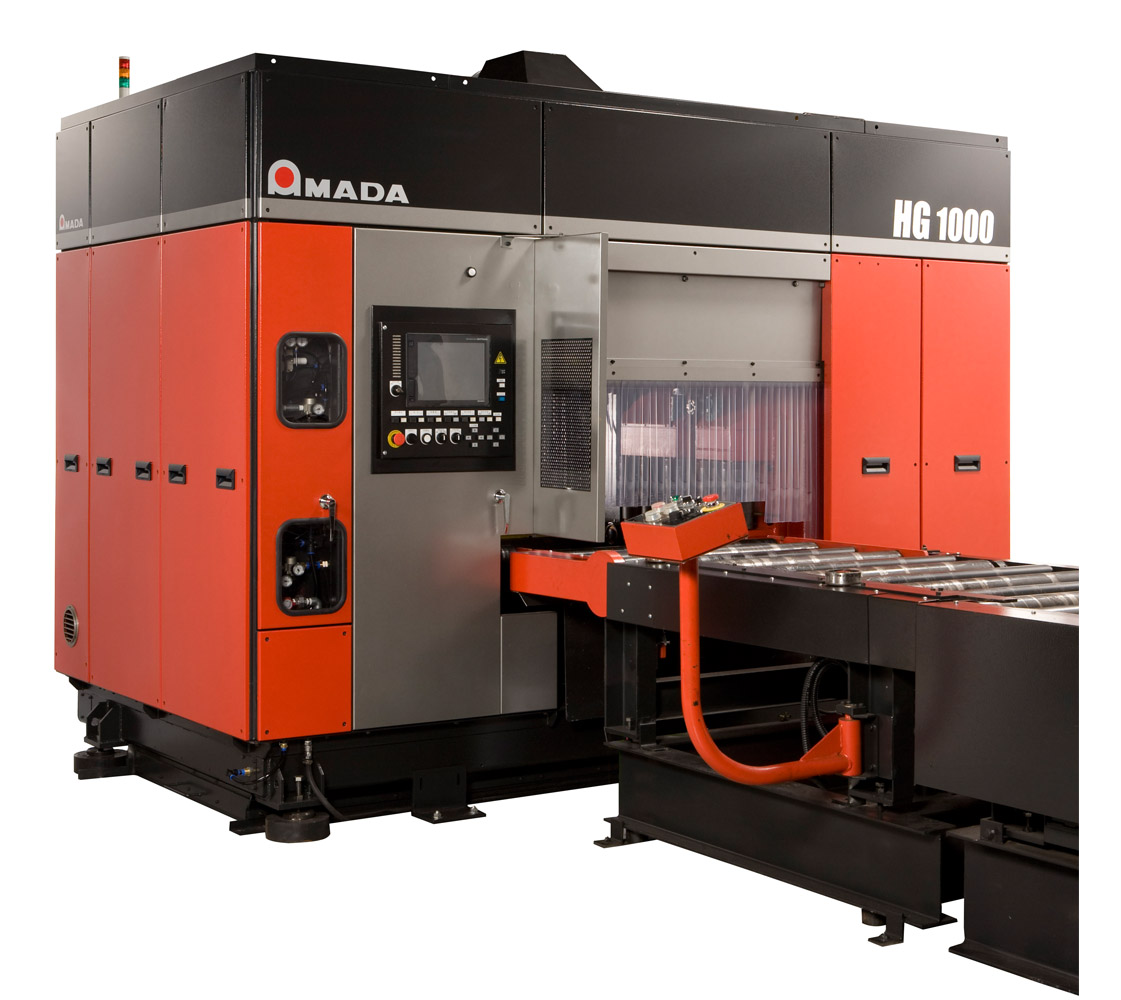

H形鋼・表面研掃バリ取りマシン HGシリーズ HG-1000/HG-1300

画像及び文章引用：「株式会社アマダマシナリー」ウェブサイト

H形鋼・表面研掃バリ取りマシン

穴あけ時のバリ取り作業と表面の研掃作業を機械化しました。作業の負担軽減と大型集塵機で環境改善が可能です。

---

特長

■ 特長① 作業環境の改善

• 今まで穴あけ時のバリ取り作業を作業者によるサンダー掛けで行っていましたが、機械化することで反転作業等の作業負担を大幅に改善しました。
• 大型集塵機で環境改善が可能となりました。

■ 特長② 黒皮やサビ除去を同時加工

• バリ取り加工と同時に接合面の黒皮はぎを同時に行い、加工の時間短縮を図ります。

■ 特長③ 高生産性の実現

• 10個のといしにより、フランジ、ウェブを加工します。
• といしの独自機構によりH形鋼の反りやねじれに対し、自動追従し加工します。

---

主な仕様

機種名			HG-1000	HG-1300
加工能力	H形鋼サイズ（mm）	ウェブ幅	194～1025	194～1325
		フランジ高さ	99～500
		ウェブ板厚	4～50
		フランジ板厚	4～50
		最小材料長さ	500
といしヘッド	ヘッド数（個）		10
	回転速度（min-1）		3000（50Hz）、3600（60Hz）
	といし		セグメントリングといし
	押し付け力（N）		200
モーター出力（kW）	といしヘッド		2.2×10ヘッド
	送材装置		0.75×2
	集塵装置		3.7
マシン寸法 （幅×奥行き×高さ）（mm）			3300×1880×3360 （集塵装置含まず）	3600×1880×3360 （集塵装置含まず）
マシン質量(kg)			7500	8500
