条鋼材穴あけ切断機 CNCBW-150

画像及び文章引用：「株式会社アマダマシナリー」ウェブサイト

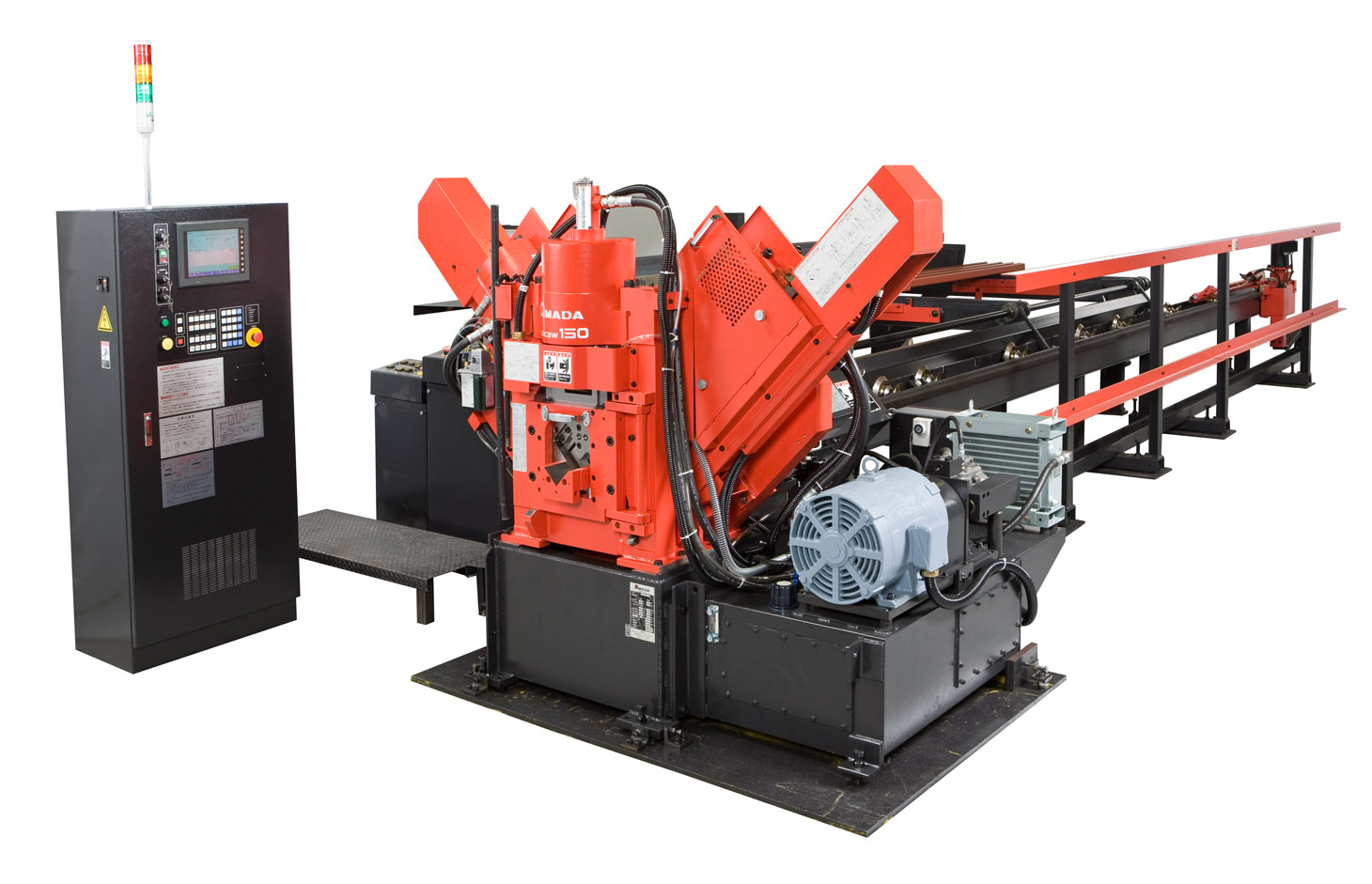

条鋼材穴あけ切断機

アングルやチャンネルといった条鋼材をパンチによる穴あけ、シャーによる切断を行う条鋼材マルチ加工機です。

---

特長

■ 特長① 歩留り向上

• 最小残材長は90mmです（取り合いの組み合わせで尾端残材0mmが可能です）。

■ 特長② 異径加工

• 1つの部材に異径穴の加工があっても、マシンは一時停止し、ホルダーが自動で上昇し、パンチ・ダイ交換後、再起動によりホルダーが降りて加工を再開します。

■ 特長③ 簡単操作

• 入力容量が従来機に比べ増加しました。
• パンチ金型・切断金型ともに交換作業が楽な設計です。
• ゲージラインはCNC化に伴い何本も設定できて、自動で位置決めします。

■ 特長④ 自動運転

• 取り合いをプログラミングし、金型をセットすれば起動ボタンを押すだけです。
• 平面ローディング装置（オプション）と搬出装置を設置することで、スケジュール自動運転が可能です。
• インクジェットマーキング（オプション）は、部材番号やケガキ線を自動で入れます。

---

動画

材質 : リップみぞ形鋼/100×50×20/2.3 mm

---

主な仕様

機種名				CNCBW-150
加工性能（kN）		カット		600×1
		パンチ		400×2
加工能力（mm）	パンチ穴あけ（φ×板厚）（mm）			φ6×3～φ25×12
	シングルカット ワーク断面積 15cm²以下	標準	アングル	40×40×3～100×100×7
		特別	フラットバー	38×3～100×12
			チャンネル	75×40×5×7～100×50×5×7.5
			Cチャンネル	60×30×10×1.6～150×75×25×3.2
				ただし、120×60×25、70×40×25は加工不可
			軽量チャンネル	50×25×10×2.3～150×75×4.5
	ダブルカット	特別	アングル	40×40×3～150×150×12
			フラットバー	38×3～150×12
			不等辺アングル	長辺40以上～150以下、板厚12以下
加工製品長（mm）				30～12000
自動運転可能加工素材長（mm）				1000～12000
最小残材長（尾端切断あり）（mm）				90
モーター出力（kW）		油圧		11
		送材		0.75
		ゲージライン		0.2×2
受電容量（kVA）				23（平面ローディング付きは26）
マシン寸法 （幅×奥行き×高さ）（mm）				2212×2400×1648（キャレッジ含まず）
マシン質量(kg)				4500（平面ローディング含まず）

---

主なオプション

• インクジェットマーキング装置
• 白ペイントマーキング装置
• 平面ローディング装置
• アンローディング装置

---

サービス商品

• BG-Win(プログラム作成ソフト）
