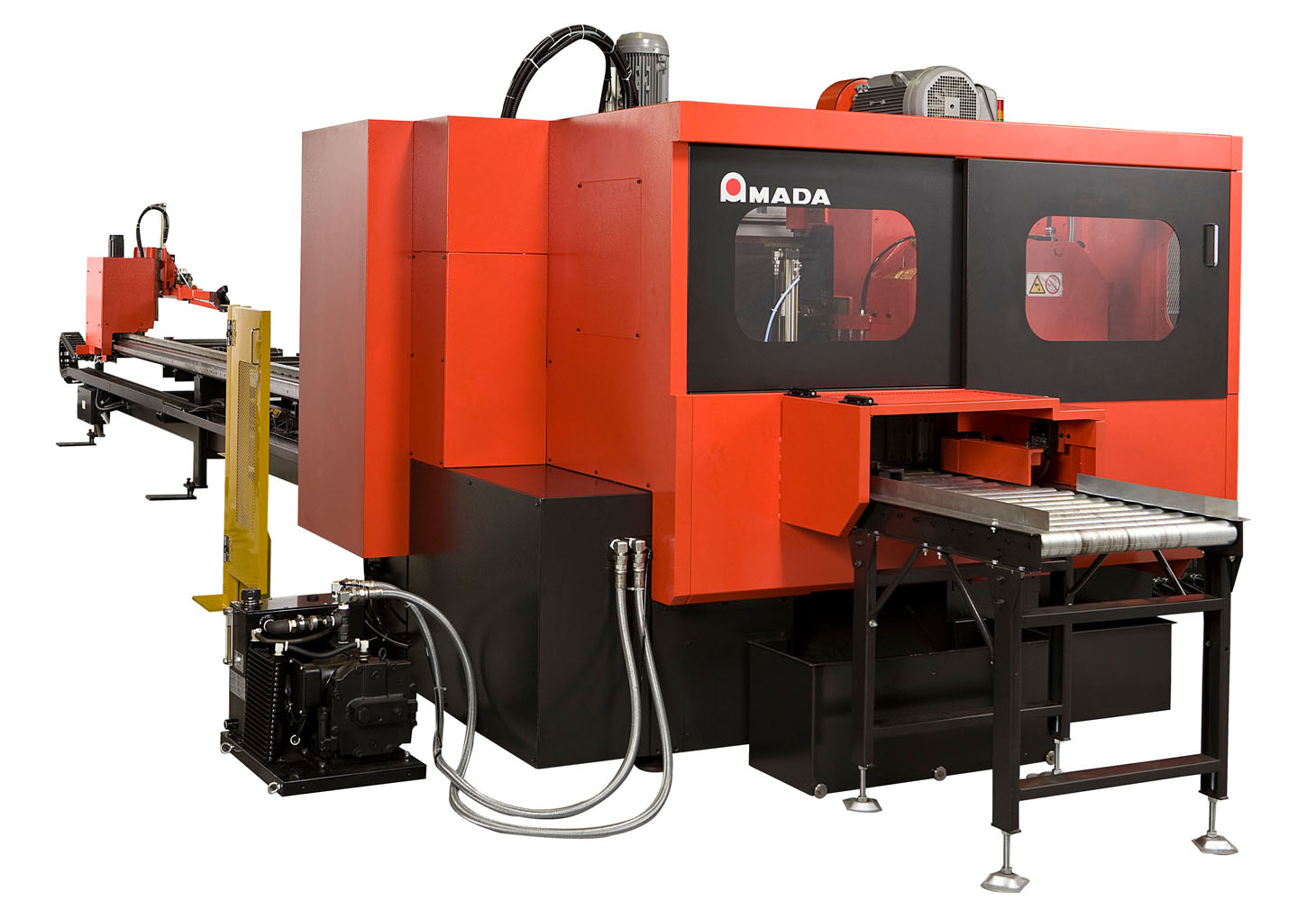

小型形鋼穴あけ切断複合機 3BCシリーズ

画像及び文章引用：「株式会社アマダマシナリー」ウェブサイト

小型形鋼穴あけ切断複合機

小型の形鋼をドリルで穴あけ、丸鋸で切断を行う複合機です。

---

特長

■ 特長① さまざまな形鋼に対応

• 角形鋼管、アングル、チャンネル、H形鋼の加工に対応しています。角形鋼管では、縦軸での、通し穴加工が可能です。

■ 特長② 高速・高精度

• 定寸装置は、送材キャレッジによる素材尾端グリップ方式により高速・高精度の位置決めが可能です。
• 超硬丸鋸刃による高速切断が可能です。

■ 特長③ 環境改善

• 切削油は、クーリングミスト方式の採用により微量のため、後工程への影響も少なく、環境に配慮しています。

■ 特長④ 簡単入力操作

• データ入力は、グラフィック対話入力方式により簡単、正確に行えます。

---

主な仕様

機種名			3BC-300	3BC-400
加工能力（mm） （肉厚3mm以上）	角形鋼管		50～150	50～200
	アングル		50×50～150×150	50×50～200×200
	チャンネル		75×40～300×90	75×40～380×100
	H形鋼		100×50～300×150	100×50～400×200
素材長さ（mm）			1000～12500
穴あけ	軸数（軸）		3
	ドリル径（mm）		9～28
切断	ブレード寸法 (外径×内径×刃厚 mm)	超硬	φ530×φ50×3.8	φ700×φ80×3.8（4.0）
		ハイス	φ550×φ50×3.0	－
	歯数	超硬	100、120、140	180（140）
		ハイス	200	－
	回転速度(min-1)		200～650
モーター出力（kW）	キャレッジ		1.3　ACサーボ	1.5　ACサーボ
	穴あけ		2.2（立左右各1）
	切断		11	15
受電容量（kVA）			33.4
マシン寸法 （幅×奥行き×高さ）（mm）			2953×2208×2116 （キャレッジ含まず）	2935×1897×2216 （制御装置、キャレッジ含まず）
マシン質量(kg)	本体		6000	6500
	キャレッジ		3200

---

主なオプション

• 加工データ入力ソフト
• インクジェットマーキング装置
• 自動搬入装置
• 自動搬出装置
• ローラーテーブル
