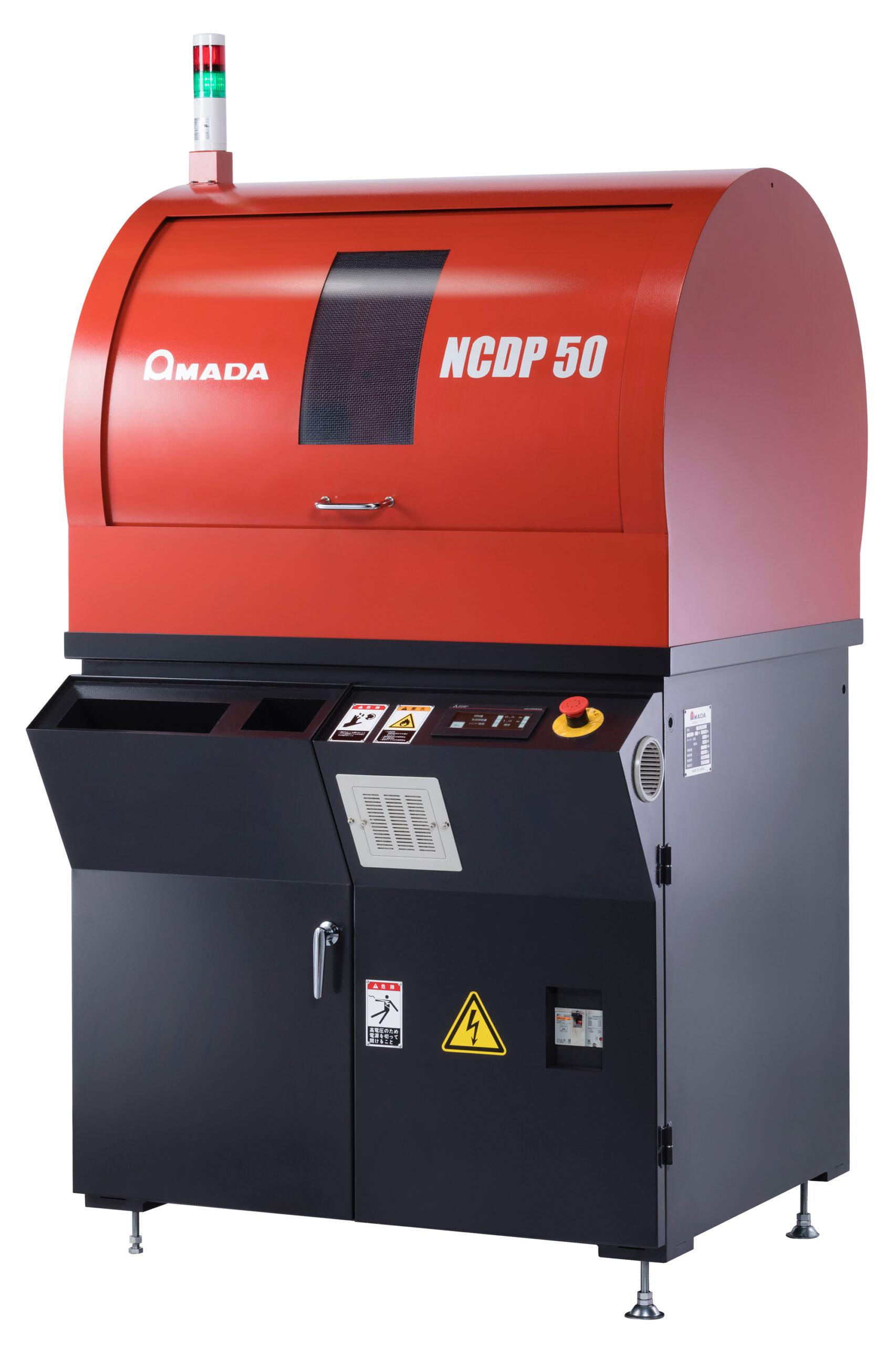

NC鉄骨ドリル研削盤 NCDP-50

画像及び文章引用：「株式会社アマダマシナリー」ウェブサイト

NC鉄骨ドリル研削盤

ドリルの摩耗した歯先を研削するマシンです。

---

特長

■ 特長① 自動研削

• NC5軸による研削抜群な同時制御です。これまで熟練が必要とされたドリル研削が、短時間で可能です。

■ 特長② 簡単段取り

• 段取り工程はドリルのチャッキングと研削代の入力だけになり、作業時間の短縮が実現しました。

■ 特長③ 切れ味を再生

• ドリル研削の経験がなくても、新品のようなドリルの切れ味が再生されます。
• オリジナル形状が低トルク・低スラスト力を実現しました。

---

主な仕様

機種名	NCDP-50
ドリル径範囲（mm）	14～50
ドリル形状	一文字ドリル専用
ドリルシャンク（mm）	ストレートシャンク24（オイルホール）
	MT3（スリーブMT3×φ32使用）
ドリル長範囲（mm）	133～263（ソケット使用時）
総研削代（mm）	0.1～9.9
研削回数	総研削代と切り込み量から自動算出
といし	電着CBNホイール
受電容量（kVA）	4
マシン寸法 （幅×奥行き×高さ）（mm）	950×940×1730
マシン質量(kg)	400
